不銹鋼截止閥
閥門首頁 > 產品展示 > 截止閥 > 不銹鋼截止閥 >
產品名稱：上海手動截止閥J41Y-64P DN15產品生產廠家[ 2024-10-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

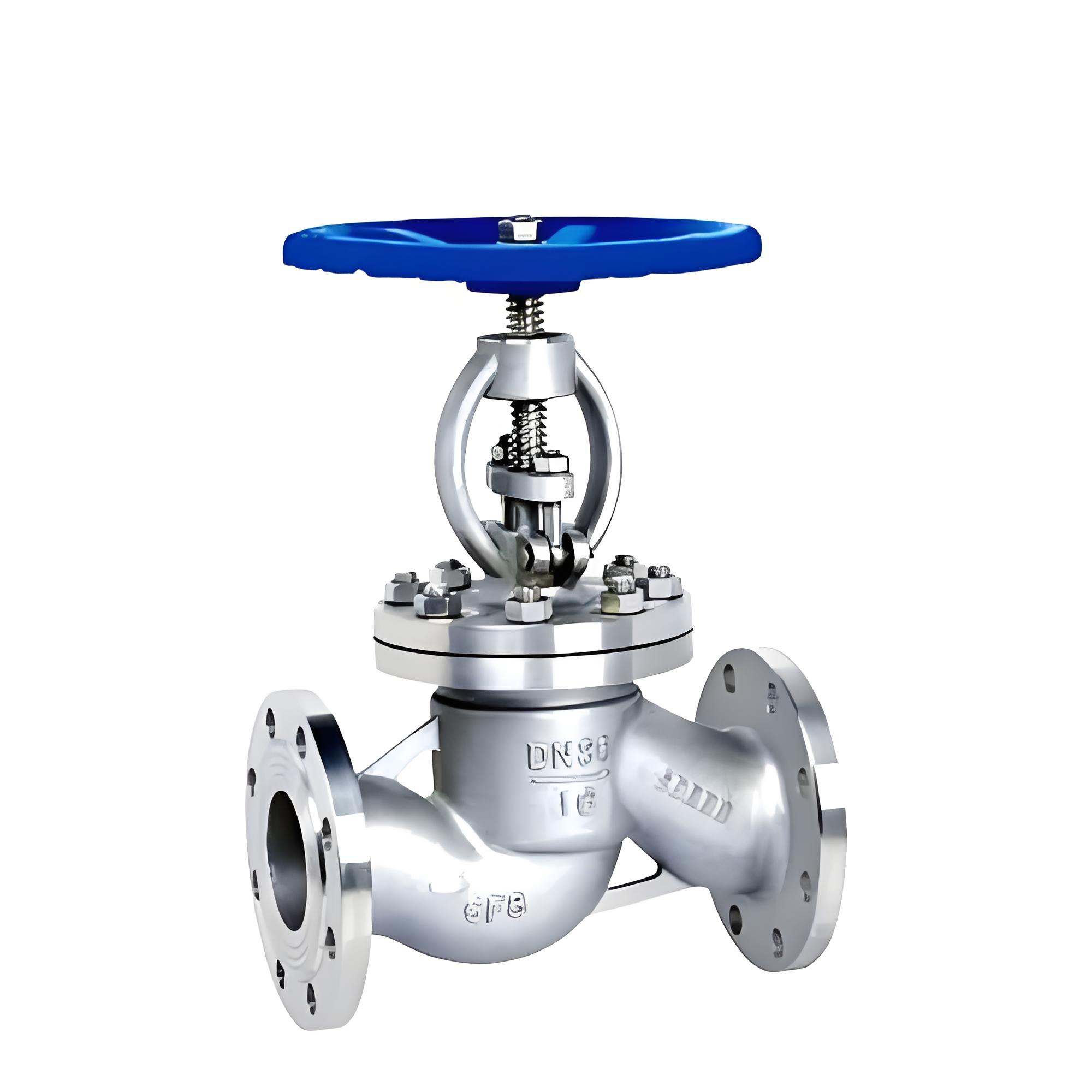

一、上海手動截止閥J41Y-64P DN15產品生產廠家介紹
上海湖泉閥門集團有限公司J41H、J41Y、J41W 手動法蘭截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.0MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。二、J41Y鉻鉬鋼截止閥生產范圍
型號： J41Y-6I/25I/40I/64I/100I/160I 口徑： DN15-DN500 壓力： 1.6MPA-16MPA 材質： 鉻鉬鋼、鉻鉬釩鋼 三、J41Y鉻鉬鋼截止閥試驗壓力
公稱壓力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0 殼體強度試驗 2.4 3.8 6.0 9.6 15 24 上密封試驗 1.8 2.8 4.4 7.0 11 18 密封試驗 1.8 2.8 4.4 7.0 11 18 四、J41Y鉻鉬鋼截止閥使用范圍
產品類型 適用介質 適用溫度(℃) J41Y-C型 水、蒸汽、油品 ≤425℃ J41Y-I型 水、蒸汽、油品 ≤550℃ 五、J41Y鉻鉬鋼截止閥主要零件材料
產品類型 零件名稱 閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪 J41Y-C型 25、WCB 鉻不銹鋼 2Cr1325 鈷基硬質合金鋼 鋁青銅 柔性石墨 優質碳鋼 可鍛鑄鐵 J41Y-I型 鉻鉬鋼 鉻鉬鋼 合金鋼 鈷基硬質合金鋼 鋁青銅 柔性石墨 合金鋼 可鍛鑄鐵
公稱通徑DN 主要外形尺寸和連接尺寸 重量 L D D1 D2 D6 b f f2 z-d H D0 手動 J41Y-64C J41Y-64I J41H-64 J41H-64I 10 170 100 70 50 35 18 2 4 4-14 198 120 5.7 15 170 105 75 55 41 18 2 4 4-14 195 140 10 20 190 125 90 68 51 20 2 4 4-18 228 160 13 25 210 135 100 78 58 22 2 4 4-18 275 180 14.5 32 230 150 110 82 66 24 2 4 4-23 325 200 19 40 260 165 125 95 76 24 3 4 4-23 360 240 25 50 300 175 135 105 88 26 3 4 8-23 410 280 35 65 340 200 160 130 110 28 3 4 8-23 450 320 48 80 380 210 170 140 121 30 3 4 8-23 485 360 56 100 430 250 200 168 150 32 3 4 8-25 537 400 125 125 500 295 240 202 176 36 3 4 8-30 631 400 131 150 550 340 280 240 204 38 3 4 8-34 646 450 157 200 650 405 345 300 260 44 3 4 12-34 813 500 283 J41Y-100C J41Y-100I J41H-100 J41H-100I 10 170 100 70 50 35 20 2 4 4-14 198 120 6 15 170 105 75 55 40 20 2 4 4-14 202 140 11 20 190 125 90 68 51 22 2 4 4-18 228 160 13.2 25 210 135 100 78 58 24 2 4 4-18 250 180 14 32 230 150 110 82 66 24 2 4 4-23 326 220 15 40 260 165 125 95 76 26 3 4 4-23 359 240 29 50 300 195 145 112 88 28 3 4 4-25 414 280 49 65 340 220 170 138 110 32 3 4 8-25 434 320 65 80 380 230 180 148 121 34 3 4 8-25 547 400 95 100 430 265 210 172 150 38 3 4.5 8-30 621 450 115 125 500 310 250 210 176 42 3 4.5 8-34 732 450 149 150 550 350 290 250 204 46 3 4.5 12-34 84 500 310 200 650 430 360 312 260 54 3 4.5 12-41 925 550 590
