襯氟蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 襯氟蝶閥 >
產品名稱：D341F4襯氟蝶閥[ 2021-06-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

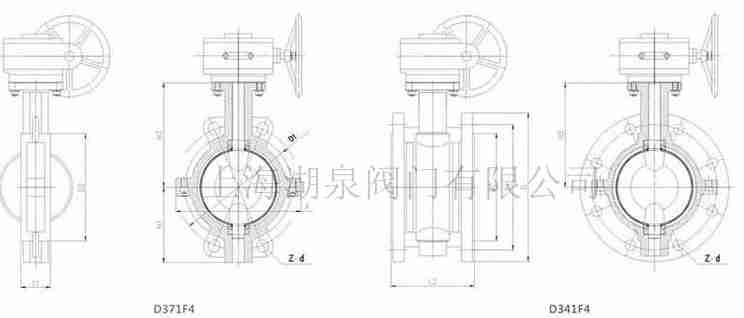

- 結構圖片
一、D341F4襯氟蝶閥產品介紹
上海湖泉閥門有限公司D341F4襯氟蝶閥內部件模壓材質為PTFE聚四氟乙烯。襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。襯里蝶閥是在過流部件，閥體、蝶板、閥桿上采用襯里技術有較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化擠、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥，截止閥和其他類型的切斷、調節閥門。為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
二、D341F4襯氟蝶閥產品主要零部件材料
零件名稱 材料 閥體 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 閥軸 2Cr13 密封面 四氟 填料 柔性石墨 手動 DA 43F（半襯） 蝸 輪
轉 動DA 343F（半襯） DA 43F3 （全襯里） DA 343F3 （全襯里） DA 43F46（全襯里） DA343F46（全襯里） 氣動 DA 643F（半襯） 電動 DA 943F（半襯） DA 643F3 （全襯里） DA 943F3 （全襯里） DA643F46（全襯里） DA9 43F46（全襯里）
公稱通徑 標準值 參考值 DN （mm） NPS （inch） L D D1 D2 f Z-φd D0 H W（kg） PN1.0（MPa） 40 11/2 106 145 110 85 3 18 4-φ18 160 140 10 50 2 108 160 125 100 3 20 4-φ18 200 160 12 65 21/2 112 180 145 120 3 20 4-φ18 250 160 13 80 3 114 195 160 135 3 22 4-φ18 250 170 14 100 4 127 215 180 155 3 22 8-φ18 300 180 16 125 5 140 245 210 185 3 24 8-φ18 300 275 18 150 6 140 280 240 210 3 24 8-φ23 200 295 38 200 8 152 335 295 265 3 26 8-φ23 200 320 74 250 10 250 390 350 320 3 28 12-φ23 240 385 105 300 12 270 440 400 368 4 28 12-φ23 240 390 142 350 14 290 500 460 428 4 30 16-φ23 280 460 179 400 16 310 565 515 482 4 32 16-φ25 280 510 220 450 18 330 615 565 532 4 32 20-φ25 320 540 268 500 20 350 670 620 585 4 34 20-φ30 320 570 378 600 24 390 780 725 685 5 36 20-φ30 360 660 608 700 28 430 895 840 800 5 40 24-φ30 360 710 1050 800 32 470 1010 950 905 5 44 24-φ30 360 780 1320 900 36 510 1110 1050 1005 5 46 28-φ34 380 885 1795 1000 40 550 1220 1160 1115 5 50 28-φ34 400 990 1900
