電動蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >
產品名稱：水電站成套電動蝶閥d943y[ 2021-01-06 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

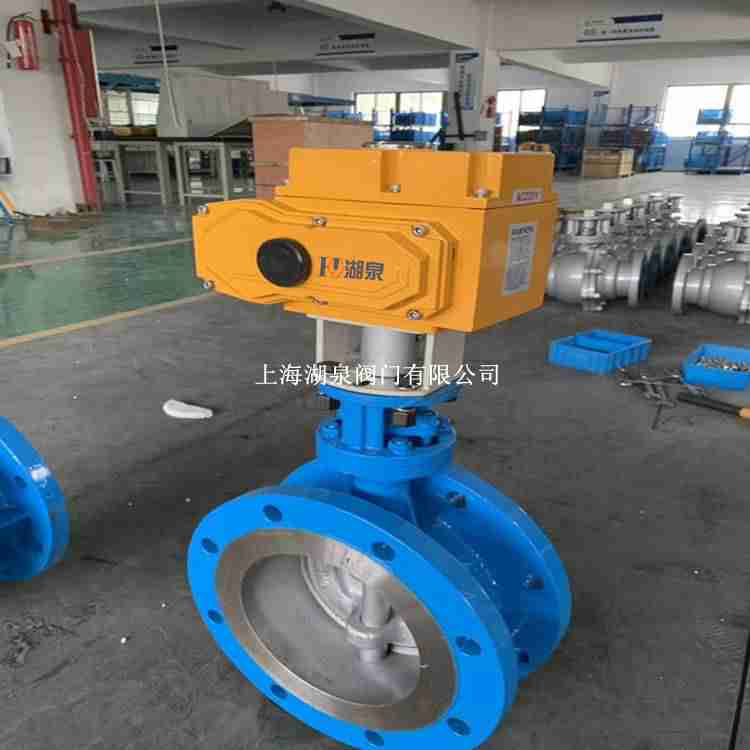

一、水電站成套電動蝶閥d943y
上海湖泉水電站成套電動蝶閥d943y采用的是三維偏心原理設計，使密封面的空間運動軌跡，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。D943H、D943Y、D943W電動硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封電動蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
二、水電站成套電動蝶閥d943y執行器參數及特點
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4、功能強勁:智能型、調節型、開關式。
5、體積小巧：體積僅相當于同類產品的35%左右。
6、使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
7、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
8、智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。
三、 水電站成套電動蝶閥d943y技術參數
閥體參數 技術參數 公稱通徑 50-1000mm 電源電壓 AC220V、AC380V(其它特制） 公稱壓力 PN10、PN16、PN25 環境溫度 -30℃～+70℃ 連接方式 法蘭連接 防護等級 IP67 閥體材質 WCB、SS304、SS316、SS316L 碟板材質 WCB、SS304、SS316、SS316L 功能選項 密封材料 NBR、EPDM、J（襯膠） 防 爆 型 防爆等級：dIIBT4 工作溫度 C2：-10℃～80℃ 信號反饋 X1機械無源信號，X2有源信號 C3：-20℃～1300℃ 帶加熱器 帶加熱器 可在潮濕環境干燥執行器內元件 標準規范 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 法蘭標準 GB9113、JB/T79 開關型 通電開到位，通電關到位。 檢測與試驗 GB/T13927-1992 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 設計標準 JB-T8527-1997 適用介質 水、空氣、煤氣、中性氣體或液體 結構長度標準 GB/T12221 備注 電動參數請另參考選配的電動執行器資料
四、水電站成套電動蝶閥d943y主要外形尺寸
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26 150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33 400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36 450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36 500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36 600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39 700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56 1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62 1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62 1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70 2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
