對夾蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 對夾蝶閥 >
產品名稱：帶渦輪對夾式蝶閥[ 2022-09-20 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

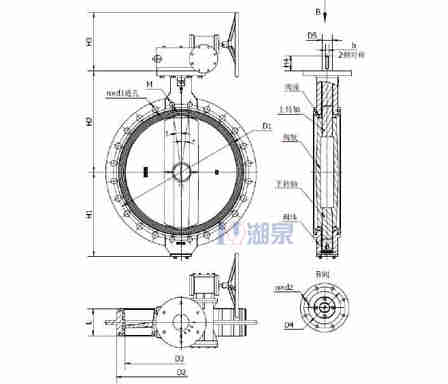

- 結構圖片
一 、帶渦輪對夾式蝶閥產品介紹
上海湖泉閥門集團有限公司帶渦輪對夾式蝶閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用。該產品適用在石油、化工、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。二、渦輪對夾蝶閥零件齒輪技術參數
零件名稱 材料 閥體 各種橡膠、聚四氟 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 密封圈 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨
公稱通徑 結構長度(標準值) 外形尺寸（參考值） 連接尺寸(標準值) 0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18 65 2 1/2 46 70 321 180 200 130 4-14 145 4-18 145 4-18 80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18 100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18 125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18 150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22 200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22 250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26 300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26 350 14 78 248 761 380 420 445 12-22 460 16-22 470 16-26 400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30 450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30 500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 770 20-36 700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36 800 32 190 525 1533 640 660 320 24-30 950 24-33 950 24-39 900 36 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39 1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42 1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48 1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48 1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56 1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 44-56 2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62
上一篇：電動蝶閥d971x-16 dn350生產廠家 / 下一篇：D971X-16p dn150 耐磨不銹鋼電動對夾蝶閥
