產品名稱：廠家直銷電動法蘭蝶閥dn150[ 2022-09-06 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、廠家直銷電動法蘭蝶閥dn150產品介紹
上海湖泉閥門集團有限公司 D941X-10P DN150電動法蘭蝶閥簡介: D941X-10P DN150電動法蘭不銹鋼蝶閥的結構原理尤其適合制作大口徑閥門蝶閥的蝶板安裝于管道的直徑方向。 D941X-10P DN150電動法蘭不銹鋼蝶閥簡介: D941X-10P DN150電動法蘭不銹鋼蝶閥的結構原理尤其適合制作大口徑閥門蝶閥的蝶板安裝于管道的直徑方向。密封面之間無摩擦傳動,具有抗磨損、機械性能好、耐高溫、耐高壓及使用壽命長等特點,按連接方式不同分為對夾式和法蘭,可用于多種不同管道,以及具有腐蝕性介質的場所。二、廠家直銷電動法蘭蝶閥dn150產品原理
電動法蘭蝶閥利用電動執行器輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩帶動碟板旋轉。閥門處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。
三、廠家直銷電動法蘭蝶閥dn150產品結構特點
軟硬層疊式金屬密封結構： 蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。 雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。 防火結構：全金屬結構本身具有火災安全的特性。 閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。 密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。 閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。 三維偏心硬密封蝶閥操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截?cái)嘟橘|(zhì)，也可任意調節介質流量。
四、廠家直銷電動法蘭蝶閥dn150產品技術參數
電源電壓 AC220/380V，50/60Hz 輸出力矩 50N·M～2000N·M 動作范圍 0～90° 0～360° 動作時間 15秒/30秒/60秒 保護裝置 過熱保護 環境溫度 -30°～60° 手動操作 同附帶手柄操作 限位 電氣、機械二重限位 防護等級 相當于IP-65 防爆等級 ExdII BT4；有要求可定制ExdII BT6 位置測量 可選裝開關或電位計 驅動電機 8W/E 進線接口 PE1/2〞進線線鎖 五、廠家直銷電動法蘭蝶閥dn150產品主要零部件材料
零件名稱 材料名稱 閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 聚四氟乙烯、柔性石墨

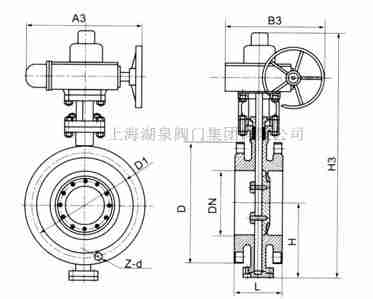

公稱通經(DN) 主要尺寸 法蘭尺寸 1.0MPa 1.6MPa 2.5MPa L1 H1 H D D1 z-Фd D D1 z-Фd D D1 z-Фd 50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26 150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33 400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36 450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36 500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36 600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39 700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
