排渣閘閥
閥門首頁 > 產品展示 > 閘閥 > 排渣閘閥 >

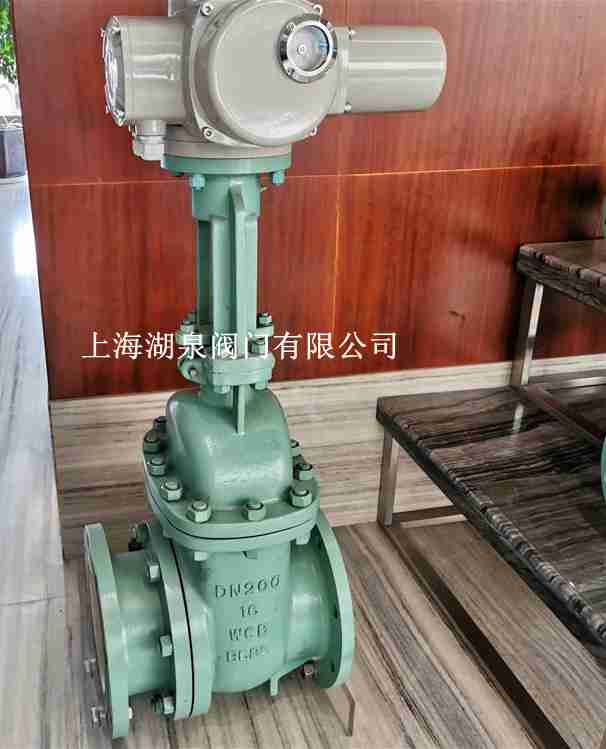

產品名稱： 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）[ 2021-09-03 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品介紹
上海湖泉閥門有限公司 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）采用法蘭連接、體材料為碳素鋼，具有排渣功能的閘閥。是工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。湖泉閥門排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。不存渣，啟閉靈活，不卡阻、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。排渣閘閥啟閉件采用半密封副強制密封，性能優良。
二、 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品特點
1、電動耐磨高溫排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、啟閉件采用半密封副強制密封，性能優良。
3、電動耐磨高溫排渣閘閥閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道線型合理，不存渣，啟閉靈活，不卡阻。
5、電動耐磨高溫排渣閘閥閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。
三、電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品技術參數
設計與制造 GB/T12224 連接端尺寸 結構長度 GB/T 12221 法蘭尺寸 GB/T 9113.1 檢驗與試驗 GB/T 9092 材料 碳鋼 GB/T 12229 不銹鋼 GB/T 12230 標志 GB/T 12220 供貨 GB/T 12252
序號 名稱 材料 序號 名稱 材料 1 右閥體 WCB 8 閥蓋 WCB 2 左閥體 WCB 9 填料 柔性石墨 3 閘板 WCB+結構陶瓷 10 支架 WCB 4 閥座 結構陶瓷 11 填料壓板 WCB 5 閥桿 2Cr13 12 閥桿螺母 青銅 6 螺栓 25# 13 手動裝置 組合件 7 螺母 25#
DN PN(Mpa) L D D1 C H n-d 50 1.0 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 885 8-Φ22 250 450 395 350 26 1015 12-Φ22 300 500 445 400 26 1190 16-Φ26 350 550 505 460 26 1350 16-Φ22 400 600 565 515 26 1460 16-Φ26
DN PN(Mpa) L D D1 C H n-d 50 1.6 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 125 325 250 210 22 730 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 885 12-Φ22 250 450 405 355 26 1015 12-Φ26 300 500 460 410 28 1190 12-Φ26 350 550 520 470 30 1350 16-Φ26 400 600 580 525 32 1460 16-Φ30
DN PN(Mpa) L D D1 C H n-d 50 2.5 250 165 125 20 345 4-Φ18 80 280 200 160 24 520 8-Φ18 100 300 235 190 24 695 8-Φ22 125 325 270 220 26 755 8-Φ26 150 350 300 250 28 810 8-Φ26 200 400 360 310 30 955 12-Φ26 250 450 425 370 32 1100 12-Φ30 300 500 485 430 34 1240 16-Φ30 350 550 555 490 38 1410 16-Φ33
DN PN(Mpa) L D D1 C H n-d 50 4.0 250 165 125 20 355 4-Φ18 80 310 200 160 24 540 8-Φ18 100 335 235 190 24 720 8-Φ22 125 400 270 220 26 770 8-Φ26 150 450 300 250 28 820 8-Φ26 200 550 375 320 34 965 12-Φ30 250 650 450 385 38 1050 12-Φ33 300 750 515 450 42 1200 16-Φ33
上一篇：PZ941H-16/25/40C電動排渣閘閥 / 下一篇： PZ941Y-25C dn200 電動耐磨高溫排渣閘閥
