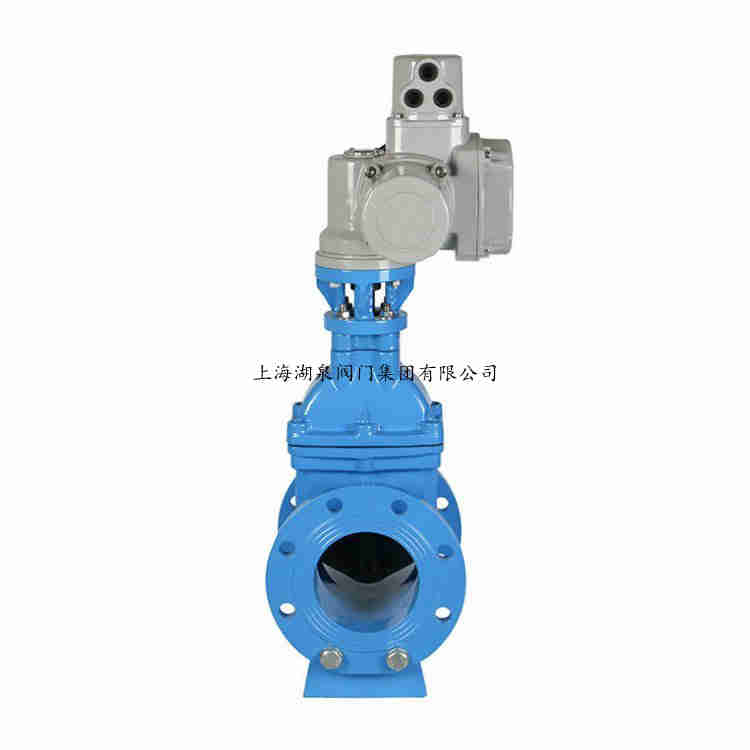

產品名稱：dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥[ 2023-03-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品介紹
上海湖泉閥門集團有限公司Z945X-10 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。適用于公稱壓力PN1.0～16.0MPa,工作溫度80 的名種管路上,用于截斷或接通管路中的介質?？筛鶕脩舻囊笈溲b各種電動執行機構,實現遠距離控制.適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
二、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥工作原理
閘板隨著閥桿做上升和下降的直線運動，閥桿上有螺紋，當轉動閥桿時，在閥門頂端的螺母和閥體上面的導槽作用下，閥桿會做直線的上下運動，閥桿有帶動閘板同時運動。閘板的運動方向是和管道內介質流動方向垂直的。
因為閥桿螺紋在閥體內部，所以暗桿閘閥在開啟過程中并不能像明桿閘閥那樣，通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下，暗桿閘閥的啟閉狀態以轉不動閥桿為止，但考慮到會有特殊狀況，閥門出現鎖死情況，為了保證管線的生產安全，暗桿閘閥一般在開到閥桿轉不動之后，再回轉1~2圈。
暗桿閘閥在工作過程中的總體高度是不會變的，所以暗桿閘閥在安裝時占用的空間更小，更適合安裝在室內等空間有限的環境中。
三、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品零部件材料
Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料 型號 材料 閥體、閥蓋 閥桿 襯膠閘板 填料 Z945X-10 灰鑄鐵 鉻鎳不銹鋼 球墨鑄鐵（橡膠） 橡膠
四、dn150 z945x-10電動耐腐蝕暗桿軟密封閘閥產品外形及結構尺寸
Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸 DN L D D0 D1 b f z×Φd 50 178 165 125 99 20 3 4×Φ19 65 190 185 145 118 20 3 4×Φ19 80 203 200 160 132 22 3 8×Φ19 100 229 220 180 156 24 3 8×Φ19 125 254 250 210 184 26 3 8×Φ19 150 267 285 240 211 26 3 8×Φ23 200 229 340 295 266 26 3 8×Φ23 250 330 395 350 319 28 3 12×Φ23 300 356 445 400 370 28 4 12×Φ23 350 381 505 460 429 30 4 16×Φ23 400 406 565 515 480 32 4 16×Φ28 450 432 615 565 530 32 4 20×Φ28 500 457 670 620 582 34 4 20×Φ28 600 508 780 725 682 36 5 20×Φ31
