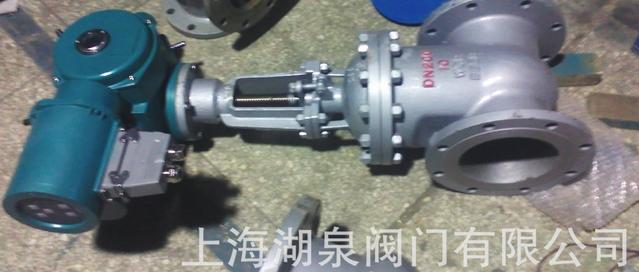

產品名稱：Z941H-16C-DN100調節型電動閘閥[ 2021-08-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z941H-16C-DN100調節型電動閘閥產品介紹
更多點擊：閘閥
品牌HQ上海湖泉產品特性調節型連接形式法蘭主體材料鑄鋼公稱通徑DN80-400mm 3C閥門類別工業適用介質蒸汽密封形式
硬密封型外形中型流動方向單向驅動方式電動零部件及配件執行器壓力環境常壓工作溫度常溫
類型(通道位置)直通式規格Z941H-16C-DN100 型號Z941H-16C-DN100

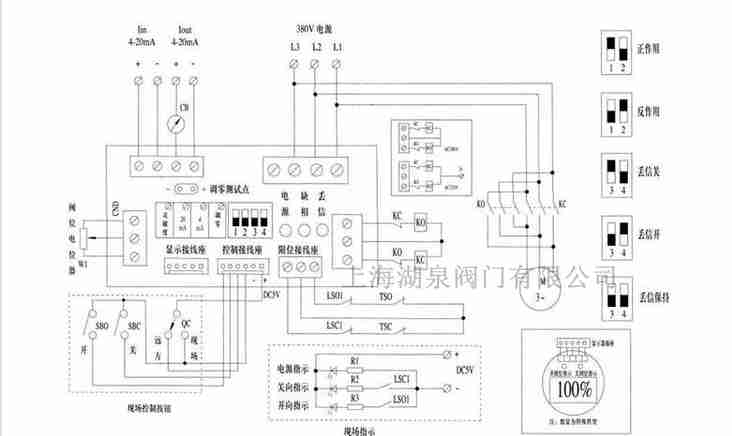

二、Z941H-16C-DN100調節型電動閘閥調試方法
1、手動將電動裝置置于中間位置
2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
3、拔碼開關的正作用和反作用不能同時拔為有效
4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。

三、Z941H-16C-DN100調節型電動閘閥特點
1、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
2、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
3、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
4、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
5、手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
6、閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

四、 Z941H-16C-DN100調節型電動閘閥工作原理
開啟過程
1、在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3、快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4、手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

調節型(閉環控制)電動執行器　　調節型電動執行器不僅具有開關型一體化結構的功能，它還能對閥門進行準確地控制，從而調節介質流量。因篇幅有限其工作原理在此不作詳細說明。下面就調節型電動執行器選型時需注明的參數做簡要說明。　　a)控制信號類型(電流、電壓) 　　調節型電動執行器控制信號一般有電流信號(4～20mA、0～10mA)或電壓信號(0～5V、1～5V)，選型時需明確其控制信號類型及參數。雷力家的使用比較多的是4～20mA的電流信號。　　b)工作形式(電開型、電關型) 　　調節型電動執行器工作方式一般為電開型(以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開)，另一種為電關型(以4-20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關)。一般情況下選型需明確工作形式，很多產品在出廠后并不能進行修改。
