產品名稱：H71型對夾式止回閥DN50[ 2024-02-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、H71型對夾式止回閥DN50產品介紹
上海湖泉閥門集團有限公司止回閥廠家，該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。二、H71型對夾式止回閥DN50對夾式止回閥產品特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
三、H71型對夾式止回閥DN50執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
四、H71型對夾式止回閥DN50技術參數
型號 公稱通徑 試驗壓力 工作溫度 適用溫度 殼體 密封 H71H-16Q 1.6 2.4 1.76 ≤235 水、蒸氣、油品等 H71H-25Q 2.5 3.75 2.75 ≤235 H71W-25H ≤300 H71W-25P ≤200 硝酸等腐蝕性介質 H71W-40H 4.0 6.0 4.4 ≤300 H71W-40P ≤200 水、蒸氣 五、對夾式止回閥,對夾式蝶式止回閥主要構件材料表
型號 閥門 閥瓣 彈簧 H71H-16Q H71H-25Q QT400-15 25 50CrVA H71W-25H H71W-40H 2Cr13 1Cr13 1Cr18Ni9 H71W-25P H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

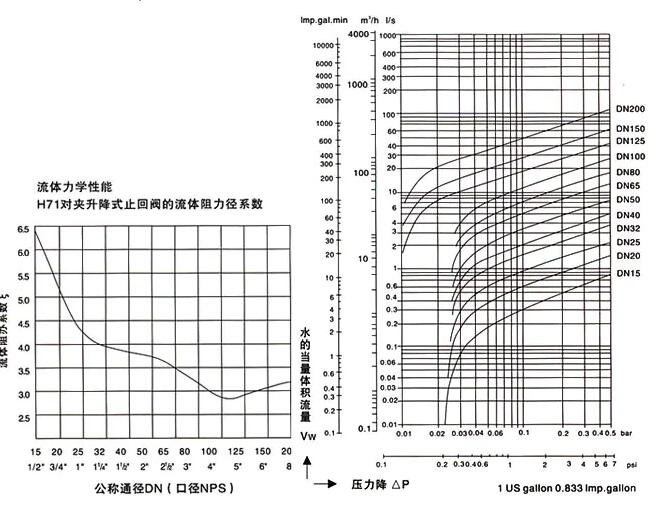

- 公稱通徑閥門全開啟
時的流體阻
力系數ξ常溫下閥門全開啟時的水流量系數流體的流向DNNPSKv(m3/h)Cv(U.S)Cv(U.K)↑→開啟壓力近似值KPa5022.6637462216521/22.4109128107218032.31722011692110042.02893382832112551.84765574662115061.57508787352120081.314321675140321250101.223302726228321300121.036764301360221350140.952746171516921400160.873068548716031450180.8924610818906131500200.811415133561118731600240.717573205601722231700280.723919279852344141750300.727458321262690941800320.731241365523061641900360.7395394626138748411000400.7488145711247838411050420.7538176296652741411200480.770292822426888641
