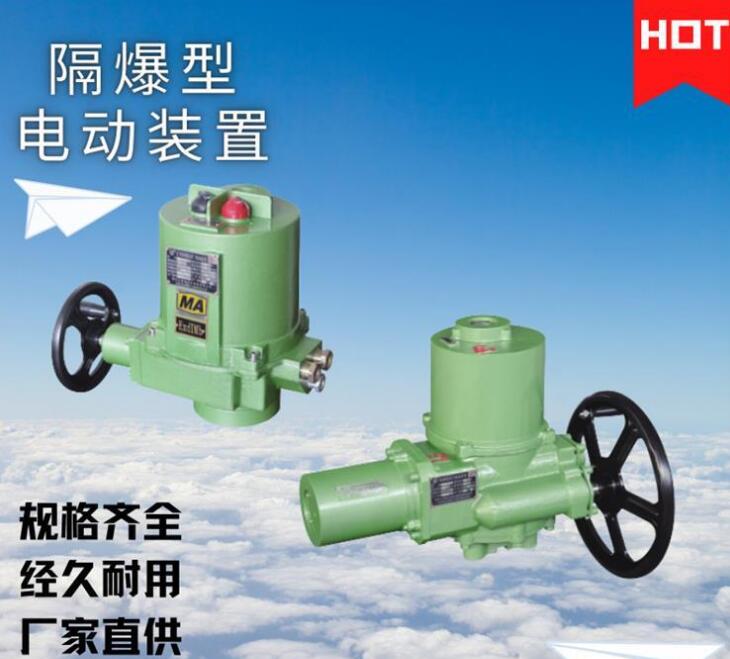

產品名稱：礦用隔爆型部分回轉閥門電動裝置[ 2024-04-18 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、礦用隔爆型部分回轉閥門電動裝置介紹
上海湖泉閥門集團有限公司QB系列礦用隔爆型閥門電動裝置是針對煤礦使用條件而專門設計和制造的。適用閥板做90度回轉的閥門，如蝶閥、風門等。與KXBC礦用隔爆型閥門電動裝置控制箱相互配套后，可與DCS系統銜接，以實現自動化控制。主要適用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，用于對閥門的開啟、關閉、調節(配上閥門隔爆控制箱) ,是閥門實現遠控、集控和自控驅動裝置。其具有功能全、控制系統、體積小、重量輕、使用維護方便等特點。二、礦用隔爆型部分回轉閥門電動裝置工作原理及型式
電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2- 2010的規定， 電纜引入裝置符合GB3836.1- 2010的規定。
a)防爆型式分為礦用隔爆型和普通隔爆型，防爆標志分別為"Exd 1Mb”和"Exd II BT4 Gb"。
b)電纜引入裝置型式為壓緊螺母及壓盤式。
三、礦用隔爆型部分回轉閥門電動裝置技術參數
本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備***部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。按結構型式分為Q型和DQ型。Q型為一體式結構，DQ型為疊加式結構（多回轉電動裝置+二級減速機構）。按防護類型又可分為戶外型和防爆型。按控制方式又可分為常規型、整體型和整體調節型。隔爆型閥門智能一體化DQZB電動裝置適用于中小通徑的蝶閥、球閥等做90度回轉的閥門和其他類似設備。防護等級為IP65（達IP67），作為可靠的角行程電動執行器，DQ系列閥門電動裝置可靠的設計，可適用于不同控制系數、不同工作環境的需要。 此系列電裝對用戶安裝，調試，檢修十分方便，可***節省安裝費用，縮短安裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能.DQZB10，Q10-1ZB，DQZB20，Q20-1ZB，DQZB30，Q30-1ZB，DQZB60，Q60-1ZB，DQZB120，Q120-1ZB，DQZB180，Q180-1ZB，DQZB250，Q250-1ZB，DQZB300，Q300-1ZB，DQZB400，Q400-1ZB，DQZB500，Q500-1ZB。- 表1 一體式（DQ-ZB 型）部分回轉電動裝置技術參數：基座號型號輸出轉矩（N· m）閥桿直徑手動速比輸出轉速（r/min）0.511.5234電機功率（KW ）DQ-ZB 1DQ-ZB 5502288-0.03-0.06--DQ-ZB 101000.030.060.090.090.180.18DQ-ZB 20200280.060.090.120.120.250.25DQ-ZB 303000.060.120.180.180.370.37DQ-ZB 2DQ-ZB 6060042740.180.180.250.250.550.55DQ-ZB 90900500.180.250.370.370.750.75DQ-ZB 12012000.180.370.550.551.11.1DQ-ZB 3DQ-ZB 200200060670.370.550.751.1--DQ-ZB 25025000.550.550.751.1--DQ-ZB 30030000.550.751.1---DQ-ZB 40040000.550.75----DQ-ZB 50050000.751.1----注：粗線框內為常規供貨表2 疊加式（DDQ-ZB 型）部分回轉電動裝置技術參數型號規格輸出轉矩（N· m）閥桿直徑疊加減速機構配用多回轉電動裝置型號手動速比輸出轉速（r/min）電機功率（Kw ）型號速比DQ-ZB 600600080J-TB 12048TB 30-18/20480.3750.55DQ-ZB 8008000100J-TB 15054TB 45-24/20540.441.1DQ-ZB 100010000TB 60-24/200.441.5DQ-ZB 120012000TB 60-24/200.441.5DQ-ZB 160016000120J-TB 18060TB 90-24/20600.42.2DQ-ZB 200020000TB 120-24/200.43DQ-ZB 320032000160J-TB 28068TB 180-18/2015300.264DQ-ZB 400040000TB 180-18/200.264DQ-ZB 630063000180J-TB 40068TB 250-18/2015300.265.5DQ-ZB 800080000TB 350-18/2013600.267.5
