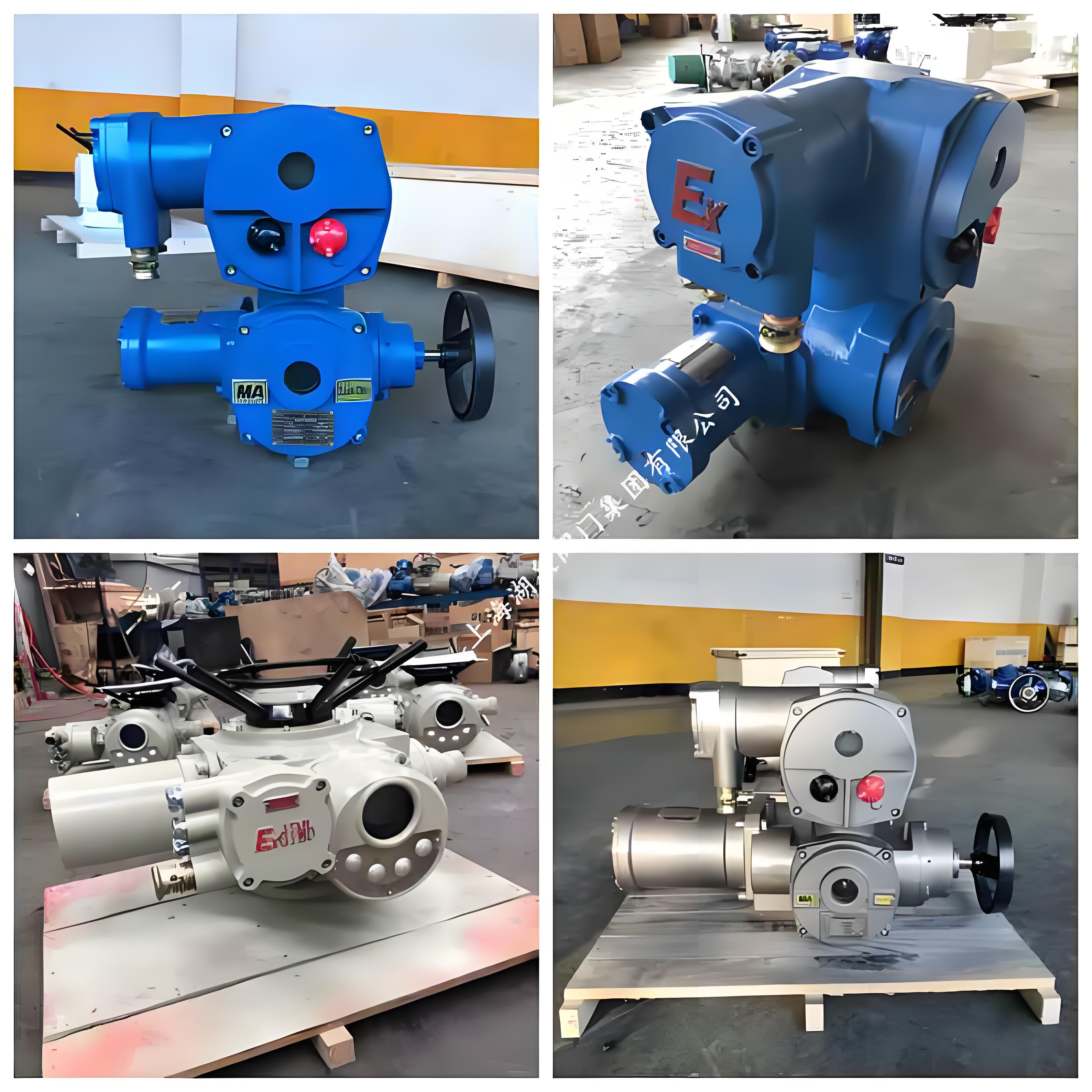

礦用隔爆型閥門電動裝置ZB系列，是在普通隔爆型產品基礎上專業改造而成的驅動裝置，專為煤礦等爆炸性氣體環境設計。其核心功能是實現閥門（如閘閥、截止閥、隔膜閥、水閘閥等）的開啟、關閉或調節，是實現閥門遠程控制、集中控制不可或缺的設備。通過增加二級減速蝸輪箱后，該裝置還可適用于蝶閥、風門等90度回轉閥門。‌

一、 型號與基本參數

二、 結構與核心組件

• ‌減速器‌：采用一對直齒輪和蝸輪副構成，負責將電動機動力傳遞至輸出軸。‌
• ‌電動機‌：通常采用YBDF型閥門專用隔爆型三相異步電動機。‌
• ‌力矩控制器‌：當輸出軸轉矩達到預設值時，通過機械傳動觸發微動開關動作，切斷電機電源，實現對裝置及閥門的過扭矩保護。‌
• ‌行程控制器‌：基于十進制計數器原理，通過齒輪傳動精確控制閥門開、關的極限位置（轉圈數），到達預設位置時自動切斷電源。‌
• ‌開度指示器‌：用于現場指示閥門開關位置，并可通過電位器輸出信號供遠程監控。其內部設有微動開關，可提供周期性閃光運行信號。‌
• ‌手電動切換機構‌：確保手動與電動操作模式的安全切換，電動操作時必須將手輪退回至手動位置，防止跟轉造成傷害。‌

三、 防爆標準與認證

四、 控制方式與配套

五、 安裝與調整要點

• ‌力矩調整‌：出廠時已按用戶要求設定，如需更改，可旋轉凸輪調整軸至相應刻度，遵循先調關向、后調開向的順序。‌
• ‌行程調整‌：
  • ‌全關位置‌：手動將閥門關嚴后，調整關向凸輪直至其動作為止。‌
  • ‌全開位置‌：手動將閥門開到所需位置后，進行開向調整。‌
• ‌開度電位器調整‌：調整行程前需確保電位器已脫開，防止損壞。調整后，電位器旋轉角度應控制在180°至270°之間，并預留起始余量。‌
  調整前務必檢查電機旋向與控制線路的正確性，以防電機失控。‌

六、 應用領域
