產品名稱： Z41F46 襯氟閘閥[ 2021-06-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、 Z41F46 襯氟閘閥 產品介紹
上海湖泉閥門有限公司Z41F46襯氟閘閥是本公司研制的適用于腐蝕性介質的專用閘閥。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，F(xiàn)EP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。 Z41F46 襯氟閘閥利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。我公司采用的密封副為FEP或其它材料組合，磨擦系數小，啟閉力矩低；填料采用PTFE標準填料，密封性能好，維修更換方便；帶有彈性的閘板，可補償閘板密封與閥座密封面之間楔角偏差，吻合度好，密封效果理想。
二、 Z41F46 襯氟閘閥 產品主要零部件材料
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥 Z C P R PL RL 1 閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M 2 閥桿 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) 4 填料/壓蓋 WCB CF8 CF8M CF3 CF3M 5 填料 PTFE(F4) PTFE(F4) PTFE(F4) 6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2 7 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3 8 緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti 9 螺母 0Cr18Ni9 0Cr18Ni9 10 手輪 WCB WCB WCB

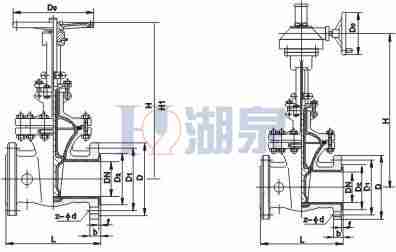

三、 Z41F46 襯氟閘閥產品主要外形及連接尺寸
公稱通徑 標準值 參考值 DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D 0 H H1 WT(Kg) PN1.0MPa 15 1/2 130 95 65 45 2 14 4-Ф14 100 110 125 6 20 3/4 150 105 75 55 2 16 4-Ф14 100 120 140 7 25 1 160 115 85 65 2 16 4-Ф14 120 132 155 8 32 11/4 180 135 100 78 2 18 4-Ф18 120 156 185 11 40 11/2 240 145 110 85 3 18 4-Ф18 160 167 210 20 50 2 250 160 125 100 3 20 4-Ф18 160 358 410 28 65 21/2 270 180 145 120 3 20 4-Ф18 180 375 440 32 80 3 280 195 160 135 3 22 4-Ф18 180 435 515 45 100 4 300 215 180 155 3 22 8-Ф18 220 500 600 60 125 5 325 245 210 185 3 24 8-Ф18 220 615 740 110 150 6 350 280 240 210 3 24 8-Ф23 240 675 825 120 200 8 400 335 295 265 3 26 8-Ф23 280 820 1020 150 250 10 450 390 350 320 3 28 12-Ф23 320 970 1220 240 300 12 500 440 400 368 4 28 12-Ф23 320 1145 1445 340 350 14 550 500 460 428 4 30 16-Ф23 360 1280 1630 550 400 16 600 565 515 482 4 32 16-Ф25 400 1450 1850 680 450 18 650 615 565 532 4 32 20-Ф25 500 1538 1988 795 500 20 700 670 620 585 4 34 20-Ф25 500 1730 2230 880 PN1.6MPa 15 1/2 130 95 65 45 2 14 4-Ф14 120 110 130 7 20 3/4 150 105 75 55 2 16 4-Ф14 120 120 140 8 25 1 160 115 85 65 2 16 4-Ф14 120 135 160 9 32 11/4 180 135 100 78 2 18 4-Ф18 160 160 190 13 40 11/2 240 145 110 85 3 18 4-Ф18 160 170 220 25 50 2 250 160 125 100 3 20 4-Ф18 160 360 410 32 65 21/2 270 180 145 120 3 20 4-Ф18 180 380 440 38 80 3 280 195 160 135 3 22 8-Ф18 180 440 520 50 100 4 300 215 180 155 3 24 8-Ф18 240 500 600 68 125 5 325 245 210 185 3 26 8-Ф18 240 615 740 125 150 6 350 280 240 210 3 28 8-Ф23 280 680 830 170 200 8 400 335 295 265 3 30 12-Ф23 280 820 1020 210 250 10 450 405 355 320 3 32 12-Ф25 320 980 1230 260 300 12 500 460 410 375 4 34 12-Ф25 320 1150 1450 480 350 14 550 520 470 435 4 38 16-Ф25 400 1285 1635 620 400 16 600 580 525 485 4 40 16-Ф30 400 1455 1855 805 450 18 650 640 585 545 4 44 20-Ф30 500 1545 1990 880 500 20 700 705 650 608 4 46 20-Ф34 500 1735 2235 920
