一、閥門電動執行器應用方案

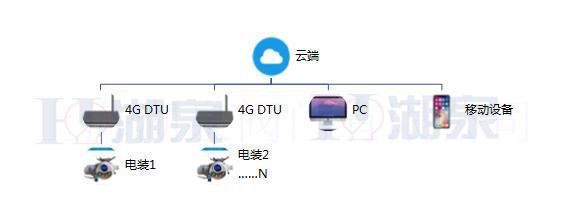

說明：1、每臺電裝有個無線模組，然后統一連接到云端服務器，可通過有外網的電腦與手機移動設備監視與控制每臺電裝  2、每臺電裝要有個無線天線出來 。
閥門電動執行器應用方案

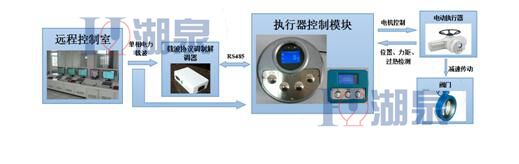

系統方案


       本控制可通過遠程控制、現場控制、總線型集中控制三種控制方式。電動執行器控制模塊接收到遠程控制室的控制信號，經光電隔離防抖處理后傳輸給主控CPU。CPU實時監測采集執行器狀態信號，控制電機傳動被控閥門，通過高精度電位器或絕對值編碼器，不斷實時采集閥門位置信號，通過現代工業控制軟件算法，實現對電動閥門的精確控制。同時將實時數據傳送給遠程控制室。電動執行器控制模塊原理先進、功能全面、長期穩定可靠、集成度高、發熱量小、裝卸方便、維護簡單?？赏ㄟ^紅外遙控器或操作面板按鍵對其進行非侵入式的快速設置。
二、方案說明及優勢：
全面的閥門運行狀態與數據監控功能：
非侵入式設計，調試簡單、直觀；
全視角LCD菜單式顯示界面：有中英文二種語言可選；
各種故障信息、閥頭開度、負載適時電流、輸入電流信號值、閥頭工作狀態、控制方式選擇、總線功能選擇、行程設定等閥頭所有參數與狀態都可以在LCD顯示屏上進行顯示、設定。
四位非貫通式磁鋼控制電氣殼內的霍爾元件操作
   相比其他的旋鈕旋鈕或觸摸操作，外表美觀、操作便捷。
自動切換功能：
系列模塊可實現“遠程自動/遠程手動/現場”三種工作狀態切換；
遠程開閥、關閥信號可接收DC24V、AC220V二種有效信號。
紅外遙控操作，與現場操作設置方法相同。
系列模塊均可以在開關型、調節型進行任意轉換。
電子剎車及無火花換相技術：
可控硅元件控制輸出，通過軟硬件二級互鎖確保輸出正常。
采用負載切斷時，無火花換相技術。
三、資源說明
電源規格

額定電壓	AC220或AC380
電壓允許范圍	±10%
允許斷電時間	<10ms
缺相檢測	具有缺相保護
相序判別	具有相序判別自適應功能


通訊規格

外圍器件	PLC/PC機
信號路數	1
接口類型	RS485
連接方式	接線端子
通訊速率	9600bps
保護功能	靜電抑制、TVS保護
最大傳輸距離	1200米
外擴節點數量	<30


數字量輸入規格

外圍器件	接近開關
信號路數	6（遠程開/關；機械開/關過力矩；過熱；ESD）
信號類型	節點輸入，低電平有效
連接方式	KH-2.54-3P的連接器


按鍵規格

按鍵個數	4
按鍵型號	霍爾式
COM端	4路共用
信號類型	低電平有效

LCD/背光規格

偏光片類型	全透
顯示模式	STN 負顯 （藍膜）
觀察角度	120 CLOCK
工作電壓	DC3V
LCD外形尺寸	62*44
背光顏色	白色


數字量輸出規格

信號路數	6（4路可以組態）
連接方式	KH-2.54-6P   KH-2.54-12P連接器
信號類型	繼電器輸出
最大負載	5A,
響應時間	<50ms，
繼電器工作壽命	>20萬次


閥位采集

采集方式	電位器或者單圈編碼器
精度	電位器：10圈；編碼器：12 位
溫度范圍	-40℃~125℃


4-20 mA 電流輸入

信號路數	1
信號類型	1路4-20mA信號

 4-20 mA 電流輸出

信號路數	1
信號類型	1路4-20mA信號


電力載波通訊規格

信號路數	1
通信距離	最大1000m，視環境而定：通信速率越高，距離越短。如38400bps時，通信距離建議為300m
通信速率	最高38400bps，通信距離遠應適當降低波特率
通信負載	最大可實現80個負載共電源總線通訊
備注	強干擾的環境請走專線，或其他電源加阻波器


遙控規格

信號類型	紅外遙控
信號路數	1
遙控距離	8米


四、系統引用標準
電磁兼容：GB/T17626.4-1998
恒定濕熱：GB/T2423.3-1993
低溫標準：GB/T2423.1-2001
高溫標準：GB/T2423.2-2001
振動標準：GB/T2423.10-1995
