刀型閘閥
閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

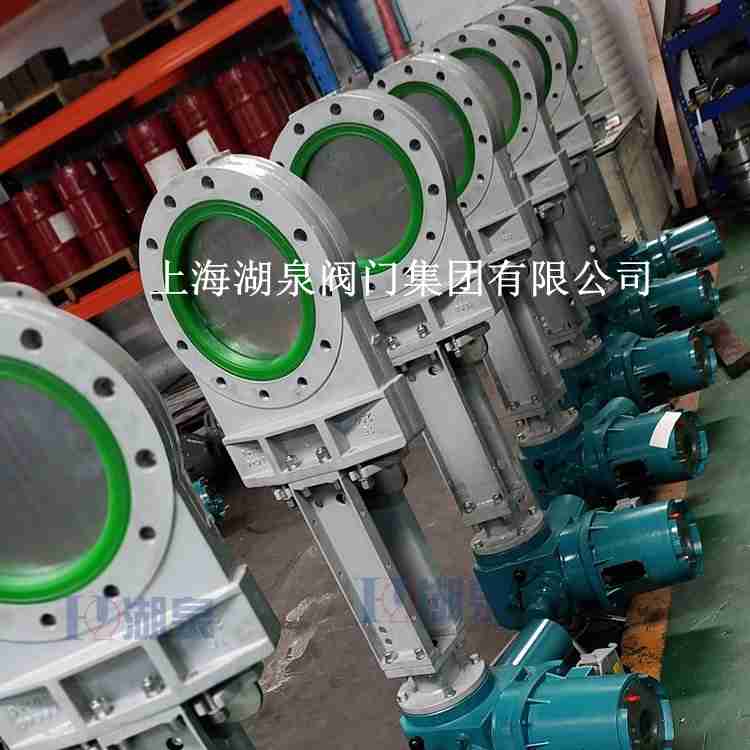

產品名稱：電動礦漿刀閘閥[ 2021-09-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動礦漿刀閘閥產品介紹
上海湖泉閥門集團有限公司PZ973X/H/Y-10C/16P電動礦漿刀閘閥、電動耐磨插板閥、煤漿閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。它廣泛應用于排水、供熱、電站、化工、煤碳、采礦等工程，滿足了現代工、農業自動化要求。PZ973H/X-10C污泥加長桿電動刀閘閥PZ973H電動對夾刀閘閥具有“閘刀”的功能，能閘斷介質中各類雜物。閘板選用全材質不銹鋼，大大提高了防腐性，可防止密封泄漏。上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能。
二、電動礦漿刀閘閥產品參數
產品名稱 電動礦漿刀閘閥（對夾式） 工作原理 閥門關閉時，密封膠圈壓緊閘板，形成密封；
當閥門開啟時，兩個密封膠圈相互壓緊形成密封型號規格 pz973X DN25-DN800 閥體材質 碳鋼/鑄鐵 膠圈材質 天然橡膠/EPDM 加強層 內置加固支撐圈，以防襯套過壓變形 壓力/溫度 0.6Mpa/1.0Mpa/1.6Mpa / -35℃~+130℃ 法蘭標準 國標 PN10/16 、美標ANSI 150LB 等其他標準 適用介質 污水、礦漿、酸堿性介質、干粉等 控制條件 開關型電動執行器 電壓 220V / 380V 閥門優點 100%氣泡級密封保證下游零泄露；
雙向設計；無擾流，降低壓力損失；
無閥座閥腔，避免物料堆積，
無金屬部件與介質直接接觸；
膠圈易更換，輕松維護，降低成本三、電動礦漿刀閘閥產品電動裝置參數
電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水(IP67)的外殼防護等級。
防爆型(EX)：防爆等為DⅡ BT4/DⅡ CT4(不含乙炔)。
環境溫度：-20℃~40℃
可選：配電氣控制器
設計制造 JB/T8691-98 結構長度 GB/T 法蘭連接尺寸 GB/T閥門檢查和試驗 GB/T
工作環境：
環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
相對濕度：≤90%（25℃時）。
防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：戶外型和防爆型為IP65（特殊訂貨IP67）。
工作制：短時15分鐘（特殊訂貨30分鐘）。
公稱壓力 DN L D1 D2 H A C D Z-M 電裝型號 0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10 65 48 110 130 670 215 125 318 197 4-M12 DZ10 80 51 125 150 680 215 125 318 197 4-M16 DZ10 100 51 145 170 700 215 125 318 197 4-M16 DZ10 125 57 175 200 720 215 125 318 197 8-M16 DZ10 150 57 200 225 790 215 125 318 197 8-M16 DZ10 200 70 225 280 850 215 175 363 197 R-M16 D715 250 70 310 335 1100 215 125 363 197 12-M16 DZ20 300 76 362 395 1180 215 125 363 197 12-M20 DZ20 350 76 412 445 1280 215 125 363 197 12-M20 DZ30 400 89 462 495 1460 215 125 363 197 16-M20 DZ45 450 89 518 550 1600 240 235 437 227 16-M20 DZ45 500 114 568 600 1800 240 235 437 227 16-M20 DZ60 600 114 670 705 2100 240 235 437 227 20-M22 DZ60 700 127 775 810 2300 274 260 526 283 24-M22 DZ90 800 127 880 920 2500 274 260 526 283 24-M27 DZ120 900 154 980 1020 2700 319 295 554 309 27-M27 DZ180 1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250 1200 190 1295 1340 2300 319 295 554 309 32-M30 DZ250 1.0 MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10 65 48 120 145 670 215 125 318 197 4-M16 DZ10 80 51 135 160 680 215 125 318 197 4-M16 DZ10 100 51 155 180 700 215 125 318 197 8-M16 DZ10 125 57 185 210 720 215 125 318 197 8-M16 DZ10 150 57 210 240 790 215 125 363 197 8-M20 DZ15 200 70 265 295 850 215 125 363 197 8-M20 DZ20 250 70 320 350 1140 215 125 363 197 12-M20 DZ20 300 76 368 400 1180 215 125 363 197 12-M20 DZ30 350 76 428 460 1280 215 125 363 197 16-M20 DZ30 400 89 482 515 1460 240 235 437 227 16-M22 DZ45 450 89 532 565 1600 240 235 437 227 20-M22 DZ45 500 114 585 620 1800 240 235 437 227 20-M22 DZ60 600 114 685 725 2100 240 235 437 277 20-M27 DZ60 700 127 800 840 2300 274 260 526 283 24-M27 DZ120 800 127 898 950 2500 319 295 554 309 24-M30 DZ180 900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180 1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250 1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
