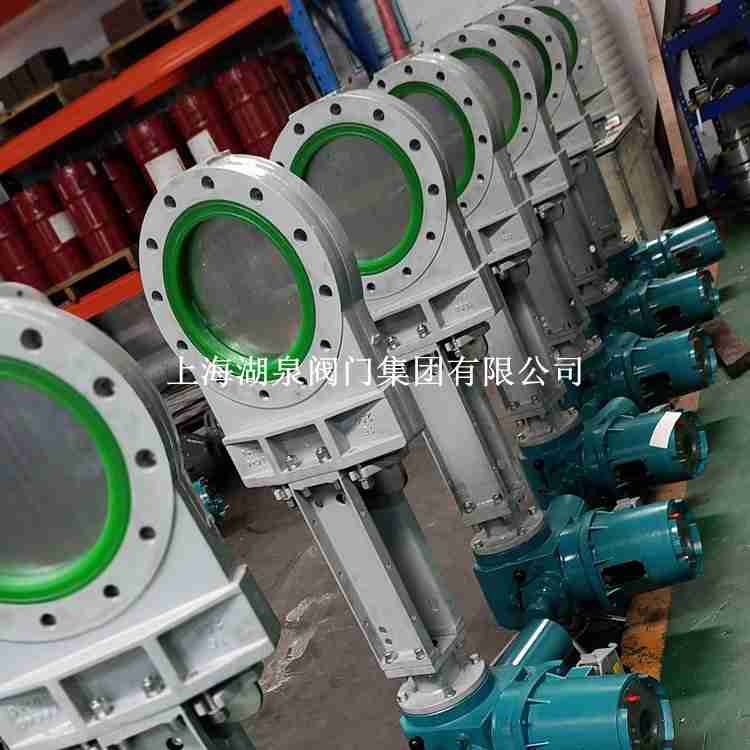

產品名稱：對夾無間隙礦漿電動刀型閘閥[ 2021-10-09 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、對夾無間隙礦漿電動刀型閘閥產品介紹
上海湖泉閥門集團有限公司生產電動礦漿刀型閘閥配有多回轉式電動裝置，使閥板作上下直線運動，它的閥體材質采用鑄鋼、不銹鋼，電動刀型閘閥通徑范圍： DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。電動刀型閘閥應用于化工、煤炭、制糖、污水、造紙等領域，電動刀型閘閥特別適合于造紙行業在管道上作調節與節流使用。 對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。 閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題?！ ?/span>
二、對夾無間隙礦漿電動刀型閘閥產品特點
l、湖泉閥門礦漿刀型電動閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，、損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、湖泉閥門刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、湖泉閥門刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、上海湖泉刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：軟密封(PTFE)：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa
三、電液動刀型閘閥、液動漿閘閥、電液動礦漿閘閥適用介質
1、采礦、鋼鐵工業——用于煤漿、濾碴漿等。
2、凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
3、造紙工業——用于任何濃度紙漿、料水混合物。
4、制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
5、食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
6、電站除灰——用于灰渣漿。
MPa DN L D D1 D2 H N-M Do 重量(Kg) 1.0 50 43 160 125 100 285 4-M16 180 8 65 46 180 145 120 298 4-M16 180 10 80 46 195 160 135 315 4-M16 220 12 100 50 215 180 155 365 8-M16 220 14 125 50 245 210 185 400 8-M16 230 22 150 60 280 240 210 475 8-M20 280 29 200 60 335 295 265 540 8-M20 360 38 250 70 390 350 320 630 12-M20 360 66 300 80 440 400 368 780 12-M20 400 100 350 80 500 460 428 885 16-M20 400 119 400 102 565 515 482 990 16-M22 400 195 450 114 615 565 532 1100 20-M22 530 285 500 127 670 620 585 1200 20-M22 530 389 600 154 780 725 685 1450 20-M27 600 529 700 165 895 840 800 1700 24-M27 600 790 800 190 1010 950 898 2000 24-M30 680 850 900 203 1110 1050 1005 2300 28-M30 680 900 1000 216 1220 1160 1115 2500 28-M30 700 1050 1200 254 1450 1380 1325 2800 32-M36 800 1300 1.6 50 43 160 125 99 285 4-M16 180 8.5 65 46 185 145 120 298 4-M16 180 10.7 80 46 200 160 135 315 8-M16 220 13 100 52 220 180 155 365 8-M16 220 15 125 56 250 210 185 400 8-M16 230 23.5 150 56 285 240 210 475 8-M20 280 31 200 60 340 295 265 540 12-M20 360 40.7 250 68 405 355 310 630 12-M22 360 70 300 78 460 40 375 780 12-M22 400 107 350 78 520 470 435 885 16-M22 400 129 400 102 580 525 485 990 16-M27 400 215 450 114 640 585 545 1100 20-M27 530 305 500 127 715 650 609 1200 20-M30 530 410 600 154 840 770 720 1450 20-M36 600 550 700 165 910 840 788 1700 24-M36 600 820 800 190 1025 950 898 2000 24-M36 680 950 900 203 1125 1050 998 2300 28-M36 680 1020 1000 216 1255 1170 1110 2500 28-M42 700 1120 1200 254 1485 1390 1325 2800 32-M48 800 1480
