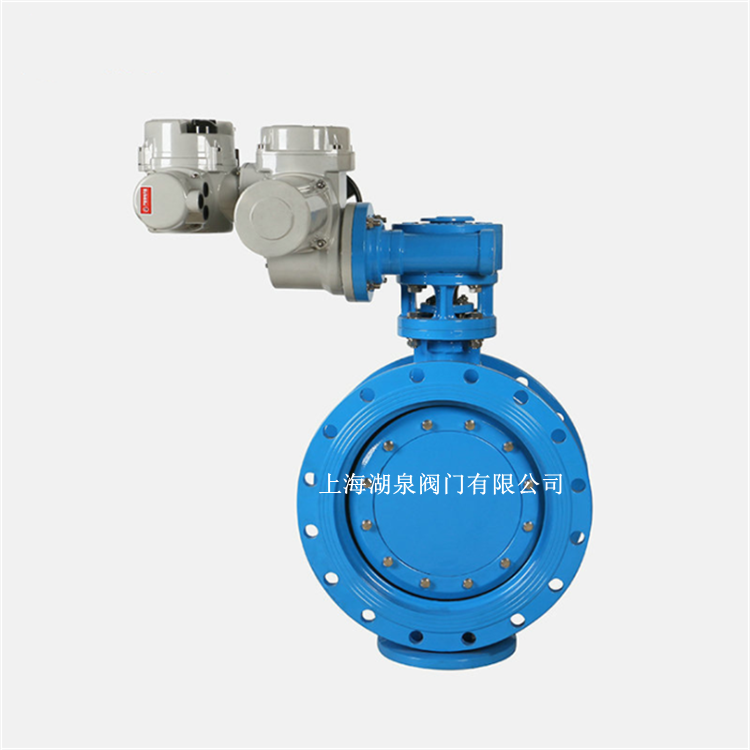

電動蝶閥手動怎么開呢，了解嗎
[ 2021-08-20 ]
電動蝶閥手動怎么開呢，了解嗎?帶大家學習一下電動蝶閥手動怎么開關呢？手動電動蝶閥是一種結構非常簡單的電動蝶閥，它的組成部分主要有閥體、閥桿、蝶板、閥座再加上驅動裝置。手動電動蝶閥的驅動裝置就是手柄或者渦輪頭。手動電動蝶閥可以分為手柄電動蝶閥和渦輪電動蝶閥，所以它的開關使用步驟我們也分開來說。
手柄電動蝶閥的開關需要人工通過扳動手柄來實現，因?yàn)殡妱?dòng)蝶閥既可以做截?cái)嗍褂?，，又可以用來調節流量，所以如圖，在手柄與閥體直接有一個齒輪，當手柄扳動到兩邊到底的時候，電動蝶閥是處于全開或者全關狀態，這時候電動蝶閥是做截?cái)嗍褂玫?。?dāng)手柄扳動停在齒輪上面的某一處時，電動電動蝶閥是做調節流量使用的。手柄的開關位置與蝶板是平行的，中間有閥桿把兩者相連，扳動手柄電動蝶閥的手柄，手柄帶動閥桿運動，閥桿又會帶動蝶板旋轉，來實現電動蝶閥的啟閉。旋轉角度為0-90°之間。
手動電動蝶閥的安裝環境最重要的一點，就是要方便人工進行操作，閥 門安裝位置必須方便人員的日常操作以及日后的維護保養，有論證手動 閥門安裝的最佳位置是操作地坪1.2米左右。 手動電動蝶閥分為手柄電動蝶閥和蝸輪電動蝶閥。逆時針轉動手柄或者手輪時， 電動蝶閥開啟；順時針轉動手柄或手輪時，電動蝶閥關閉。 通常情況下，手動電動蝶閥適合用在：1.要求節流、調節控制流量；2. 泥漿介質及含固體顆粒介質；3.要求電動電動蝶閥結構長度短的場合；4.要求啟 閉速度快的場合；5.壓差較小的場合

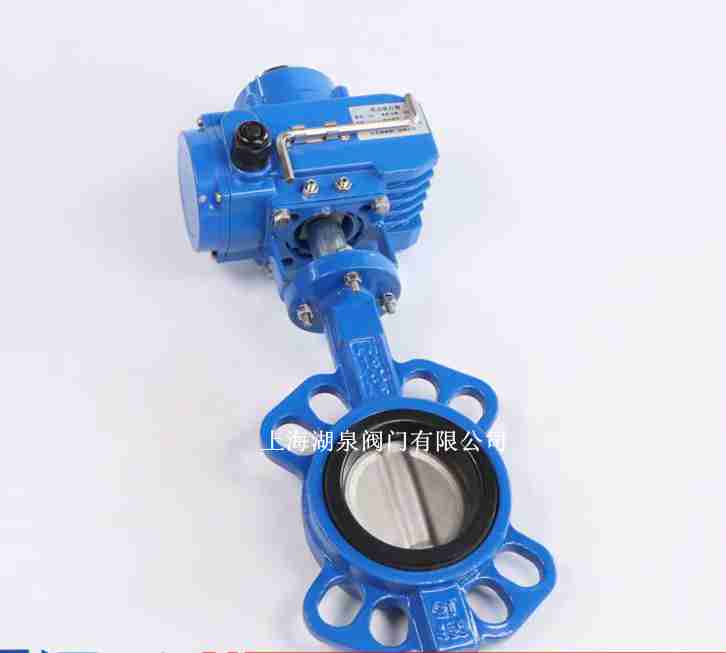

電動電動蝶閥該怎么安裝？每一步是什么？
電動電動蝶閥能夠安裝在隨意視角的管路上，以便維護保養便捷提議不必顛倒安裝。
電動蝶閥法蘭片在安裝時務必法蘭盤面和密封性硫化橡膠對中，螺絲勻稱扭緊，突面務必迎合詳細;假如出現螺絲扭緊幅度不勻稱會出現硫化橡膠突起卡死蝶板，或抵住蝶板導致閥座處泄露。
電動電動蝶閥安裝流程
1、將閘閥置放于預安裝的兩塊法蘭盤中間(法蘭盤電動蝶閥需預兩邊密封墊部位)。
2、按圖例將兩邊螺栓螺母各自輕輕插入兩邊相匹配的法蘭盤孔(對夾止回閥電動蝶閥需調節密封墊部位)，將螺帽稍稍扭緊以校準法蘭盤面的平整度。
3、將法蘭盤運用焊接固定不動于管路上。
電動蝶閥如何自動控制電動電動蝶閥需要配一臺執行機構，然后用液位的上下限輸出來控制執行機構帶動閥的開閉
電動電動蝶閥打不開一般是什么原因
電動電動蝶閥打不開原因可能有如下幾種：
1、電動執行機構力矩選小了。
2、電動蝶閥閥板和閥座之間長期結垢卡住了。（清理污垢）
3、電動執行機構傳動部分磨損過多。
4、閥桿彎曲或變形所至。
5、電子限位沒有調節到位；解決辦法：打開執行器頂部盒，調節限位塊。
開關型電動電動蝶閥為什么打不開
電動電動蝶閥的扭矩力過大，電動執行器扭矩過小;
2.電子限位沒有調節到位;
3、電動電動蝶閥的電動蝶閥閥板和閥座之間因長期結垢卡住了;
4、電動執行機構傳動部分磨損過多。
