上海湖泉閥門集團有限公司D941w-1P-DN400電動蝶閥生產廠家，咨詢：021-64162222 圖片，規格型號尺寸采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。使用壽命長,可...電動通風蝶閥D941W-1P-DN400介紹 一、電動通風蝶閥D941W-1P-DN400,由電動執行器與通風蝶閥組裝而成,采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,...D941W電動通風蝶閥設計新穎、合理,結構特,重量輕,啟閉迅速。 蝶閥操力矩小,操作方便,省力靈巧。采用適應的材料以滿足低、中、高不同介質溫度其及...型號 D941W-1P DN400 D941W-1P法蘭式電動通風蝶閥簡介: D941W-1P法蘭式電動通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,...

 上海湖泉閥門廠家D941W-1P-DN40,D941W-1P-DN50,D941W-1P-DN65,D941W-1P-DN80,D941W-1P-DN100,D941W-1P-DN125,D941W-1P-DN150,D941W-1P-DN200,D941W-1P-DN250,D941W-1P-DN300,D94...為您提供的“D941W-1C-DN300,D941W-1C-DN350,電動通風蝶閥”產品信息 D973W-16DN100 200 300400電動對夾式蝶閥1.6mpa不銹鋼電動蝶閥 上海湖泉閥門集團有限公司D941W電動通風蝶閥 LDR型、HQ型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置,采用一體化結構設計,它以AC220V電源電壓作動力,直接接受統...

湖泉閥門D941w-1P-DN400電動蝶閥圖片，規格型號尺寸產品名稱:電動通風調節蝶閥產品型號:D941W 公稱通徑:DN50～DN1000閥座密封:球墨鑄鐵、猛鋼、不銹鋼 公稱壓力:0.05Mpa～0.6MPa連接方式:法蘭 適用溫度:-30ºC～+350ºC驅動方式:手動...通風碟閥/蝶閥廣泛應用于通風除塵系統,對含塵氣體,煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和節流用。天潤環保生產的通風蝶閥/蝶閥采用耐磨材料焊接而...D941W-0.5C-DN1200 電動通風蝶閥 D641W氣動通風蝶閥產品概述 D641W氣動通風蝶閥是由角行程活塞式氣動驅動裝置和通風蝶閥組成,氣動裝置采用GT型氣動執行器,... 電動通風蝶閥主要用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置。 電動通風蝶閥產品... D941W電動通風蝶閥設計新穎、合理,結構特,重量輕,啟閉迅速。 2、蝶閥操力矩小,操作方便,省力靈巧。 3、采用適應的材料以滿足低、中、高不同介質溫度其及腐...

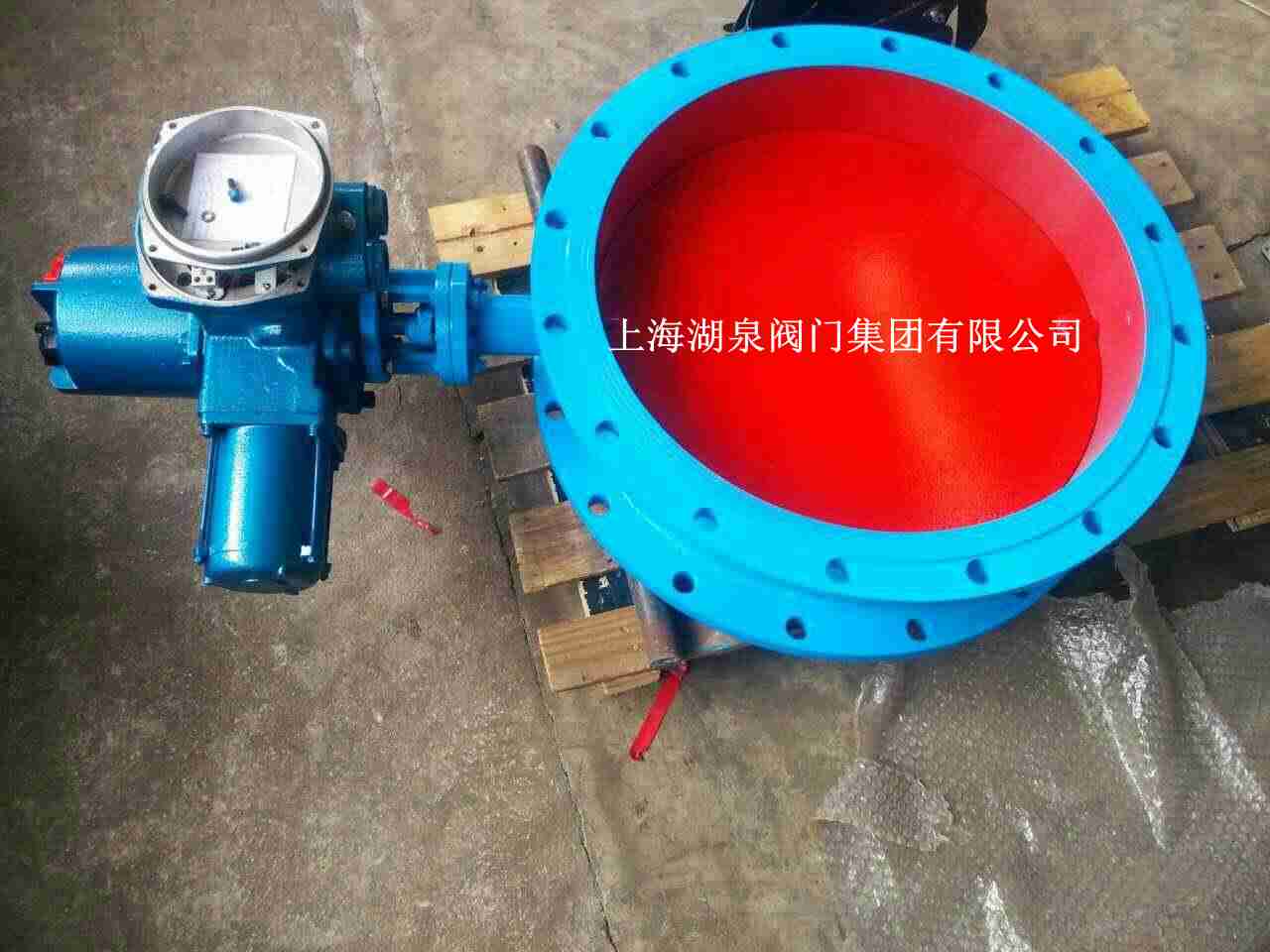

電動通風蝶閥D941w-1P-DN400圖片，規格型號尺寸由角行程電動執行機構和蝶閥組成,它與電動單元組合儀表配合使用。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。電動通風蝶閥廣泛應... AC220V/380V、DC24V電壓開關型 4-20MA智能調節型D941W-1C/2.5C/6C鑄鋼電動通風法蘭蝶閥DN200 250 300 350 400 450 500 600 本風道調節蝶閥廣泛適用于電站、冶金...電動通風蝶閥D941W-1C DN50-DN3000 加工定制 是 產品詳情 加工定制:是材質:鑄鋼 連接形式:法蘭結構形式:杠桿式 適用介質:水壓力環境:常壓 工作溫度:常溫標準:國標 流動方向:...專業生產電動通風蝶閥,電動煙氣蝶閥,電動風量調節蝶閥,本頁主要介紹電動通風蝶閥,電動煙氣蝶閥,電動風量調節蝶閥特點及技術參數,歡迎來電咨詢電動通風蝶閥,電動煙氣地方,電動風量調節蝶閥...電動通風蝶閥的產品說明 廣泛用于治金、師化、電力、建材、礦山等工業管線,對介質氣體氣控制或調節作用。 我廠生產的通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力...D941W電動通風蝶閥具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。 一、產品概述: D941W電動通風蝶閥,由角...采用與閥體相同材料加工成密封圈,其適用溫度和耐腐蝕性歲閥體選材而定,公稱壓力<0.6Mpa,其泄漏量控制在最大流通量的2%以內,應用于工業、冶金、環保等管道作通風調節介質流量之用。具...電動法蘭通風蝶閥D941W是一種非密閉型蝶閥。電動通風蝶閥采用鋼板焊接制造,閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率D941W-1P-DN40,D941W-1P-DN50,D941W-1P-DN65,D941W-1P-DN80,D941W-1P-DN100,D941W-1P-DN125,D941W-1P-DN150,D941W-1P-DN200,D941W-1P-DN250,D941W-1P-DN300,D941W-1P-DN350,D941W-1P-DN400,D941W-1P-DN450,D941W-1P-DN500,D941W-1P-DN600,D941W-1P-DN700,D941W-1P-DN800,D941W-1P-DN900,D941W-1P-DN1000,D941W-1P-DN1200


電動蝶閥D941w-1P-DN400圖片，規格型號尺寸詳細技術參數

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22

電動蝶閥D941w-1P-DN400圖片，規格型號尺寸主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力PN(MPa)	強度試驗	0.075	0.375	0.9
	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	電動

電動蝶閥D941w-1P-DN400圖片，規格型號尺寸主要零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨
