電動截止閥DN250的產品使用說明書
電動截止閥DN250的產品使用說明書主要零件材料及其適用范圍：
|
閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度(≤℃) |
|
WCB |
WCB D507M0 |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9TiStellite12 |
Stellite6 |
lCrl8Ni9Ti |
PTFE |
硝酸類 |
200 |
|
|
ZGlCrl8Ni2M02Ti |
CF8MStellite12 |
lCrl8Ni2M02Ti |
lCrl8Ni2M02Ti |
PTFE |
磷酸類、堿類、混酸 |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3MStellite12 |
Stel1ite6 |
316L |
PTFE |
磷酸類、尿素、甲銨液 |
200 |
|
|
ZGlCr5M0 |
ZGlCr5M0Stellite12 |
Stel1ite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|

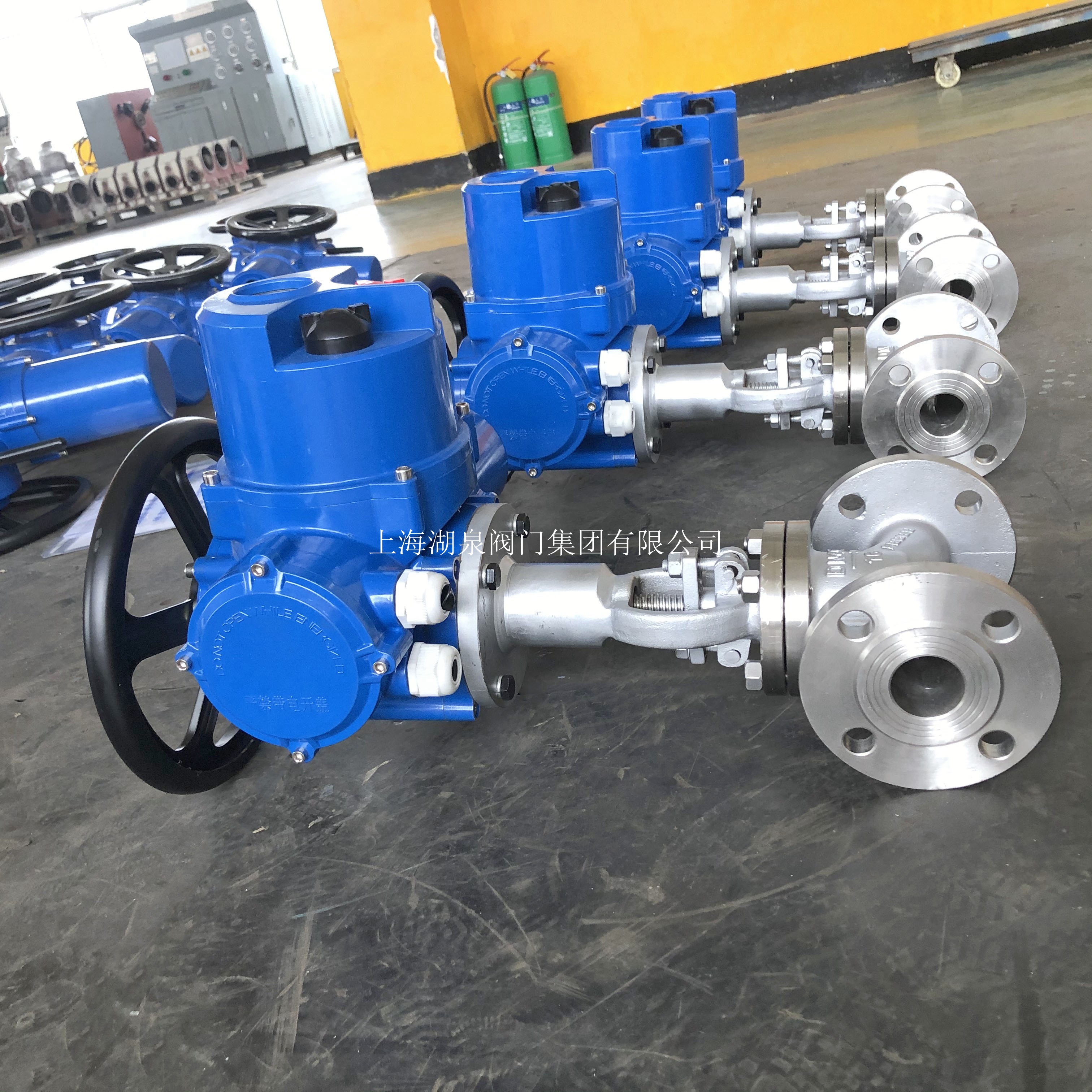

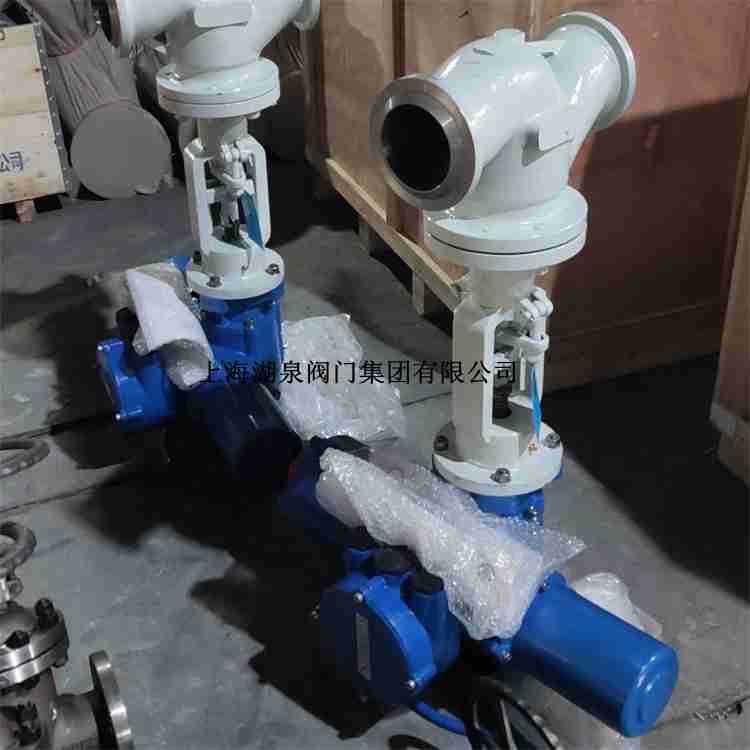

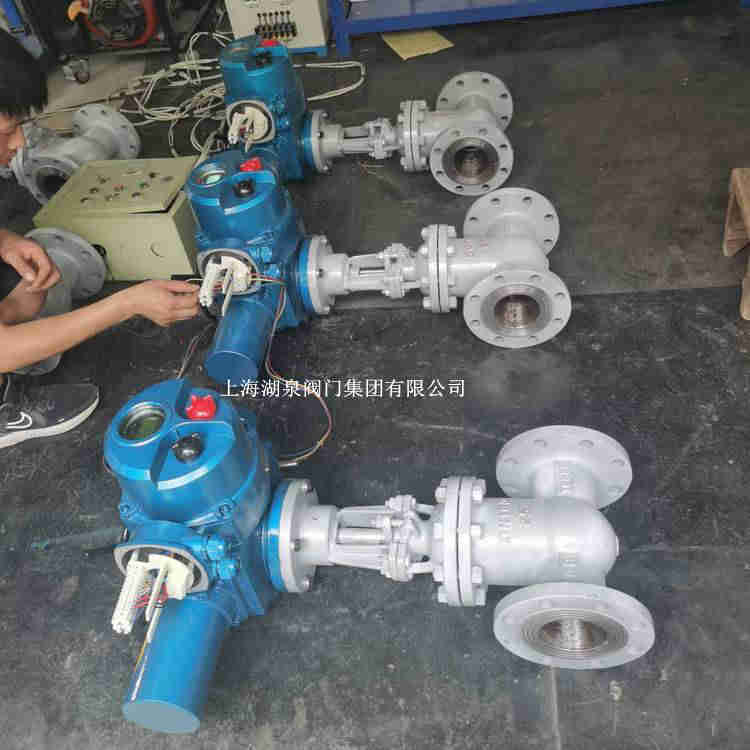

產品名稱:電動截止閥廠家 J941Y電動截止閥 法蘭截止閥 產品型號:J941H/Y/W 產品口徑:DN6~DN80mm 產品壓力:PN1.0-PN32MPa 產品材質:304SS,316L,316SS,合金鋼,碳鋼等 ，由電動執行機構和截止閥兩部分組成。啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式也有升降旋轉桿式。產品型號:GFJ941H-16C 公稱通徑:DN15~DN500 公稱壓力:PN1.6MPA~32MPA 適用溫度:-30℃~800℃ 主要材質:WCB、鉻鉬鋼、鉻鉬釩鋼、304、316不銹鋼等 。
1.6-4.0MPa主要外形連接尺寸及重量：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
標準值 |
參考值 |
||||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
重量 |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
590 |
645 |
48 |
||
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
590 |
690 |
60 |
|||
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
590 |
715 |
65 |
|||
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
590 |
770 |
71 |
|||
|
125 |
400 |
254 |
210 |
185 |
22 |
3 |
8-φ18 |
590 |
780 |
119 |
|||
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
590 |
810 |
210 |
|||
|
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
810 |
967 |
320 |
|||
|
250 |
622 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
810 |
1143 |
550 |
|||
|
300 |
698 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
830 |
1292 |
785 |
|||
|
2.5 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
590 |
645 |
50 |
||
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
590 |
690 |
65 |
|||
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
590 |
715 |
67 |
|||
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
590 |
770 |
73 |
|||
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
590 |
780 |
127 |
|||
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
810 |
810 |
215 |
|||
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
810 |
967 |
322 |
|||
|
250 |
622 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
830 |
1143 |
585 |
|||
|
300 |
698 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
830 |
1292 |
795 |
|||
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
645 |
61 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
690 |
75 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
590 |
715 |
84 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
770 |
101 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
810 |
782 |
207 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
810 |
875 |
226 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
810 |
1160 |
399 |
|
6.4-16MPa主要外形連接尺寸及重量：
|
6．4 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ23 |
590 |
710 |
64 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ23 |
590 |
750 |
77 |
|
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8-φ23 |
590 |
785 |
86 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ25 |
810 |
837 |
171 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4．5 |
8-φ30 |
810 |
1031 |
243 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ34 |
830 |
1066 |
296 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ34 |
830 |
1213 |
420 |
|
|
10．0 |
50 |
300 |
195 |
145 |
112 |
88 |
28 |
3 |
4 |
4-φ25 |
590 |
714 |
81 |
|
65 |
340 |
220 |
170 |
138 |
110 |
32 |
3 |
4 |
8-φ25 |
590 |
734 |
102 |
|
|
80 |
380 |
230 |
180 |
148 |
121 |
34 |
3 |
4 |
8-φ30 |
810 |
847 |
175 |
|
|
100 |
430 |
265 |
210 |
172 |
150 |
38 |
3 |
4．5 |
8-φ30 |
810 |
950 |
194 |
|
|
125 |
500 |
310 |
250 |
210 |
176 |
42 |
3 |
4．5 |
8-φ34 |
830 |
1141 |
285 |
|
|
150 |
550 |
350 |
290 |
250 |
204 |
46 |
3 |
4．5 |
12-φ34 |
830 |
1240 |
450 |
|
|
200 |
650 |
430 |
360 |
312 |
260 |
54 |
3 |
4．5 |
12-φ4l |
830 |
1425 |
850 |
|
|
16．0 |
50 |
300 |
215 |
165 |
132 |
88 |
36 |
3 |
4 |
8-φ25 |
590 |
562 |
92 |
|
65 |
340 |
245 |
190 |
152 |
110 |
44 |
3 |
4 |
8-φ30 |
810 |
743 |
165 |
|
|
80 |
380 |
260 |
205 |
168 |
121 |
46 |
3 |
4 |
8-φ30 |
830 |
820 |
216 |
|
|
100 |
430 |
300 |
240 |
200 |
150 |
48 |
3 |
4．5 |
8-φ34 |
830 |
935 |
238 |
上海專業電動截止閥廠家,擁有多年生產經驗,始終專注于電站截止閥、電動法蘭截止閥、電動高壓截止閥等產品的研發創新,可滿足各種苛刻工況需求,全方面的解決各種管道問題!適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。 電動法蘭截止閥產品特點。我公司專業生產球閥、閘閥、截止閥、止回閥、蝶閥、電動球閥、氣動球閥、氣動蝶閥、電動蝶閥、氣動截止閥、電動截止閥、氣動閘閥、電動閘閥、不銹鋼閥門、以及各種電動、氣動、手動閥門。
