球閥Q11F-16是一種閥門，其中“Q11F”是型號，具體代表：12 “Q”代表球閥的類型。 “11”中的第一個“1”代表內螺絲連接，第二個“1”代表直通式球閥。 “F”代表閥座的密封面。 “16”代表公稱壓力，即16kg，也就是1.6mpa。 這種球閥通常用于管路中做切斷、分配和改變介質的流動方向。Q11F-16球閥的材質通常是不銹鋼，具有較好的耐腐蝕性和耐壓性，適用于多種工業和民用場合。


常?？吹絈11F-16-25P和Q11F-16-40P，這些字母以及數值代表的是什么？

(1)  類型代號Q，表示球閥；

(2)  傳動方式代號O（省略），表示手動；

(3)  連接形式代號1，表示內螺紋（2表示外螺紋）；

(4)  結構形式代號1，表示直通式球閥

(5)  密封面材料F，表示閥座密封面或襯里材料為氟塑料；

(6) 公稱壓力代號16，表示16kg，即1.6mpa

(7) 閥體材料代號P，表示閥體材料為不銹鋼材質（304類）。


Q11F-16/64(P,R)一片式球閥,是內螺紋球閥及對焊連接球閥分為整體式。一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。一片式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。一片式球閥設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。


一片式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

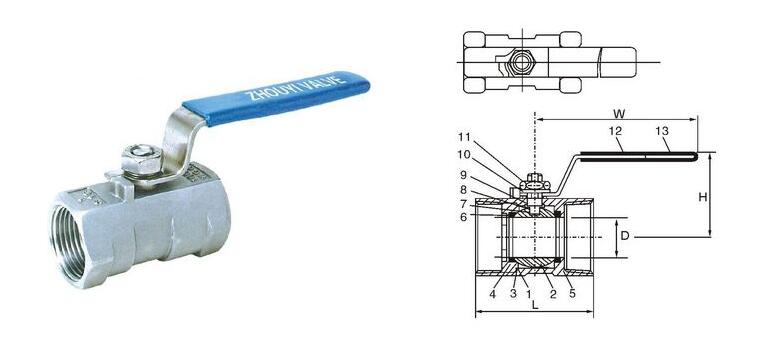

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT（g）	55	95	165	250	405	525	850	1400

注意事項：

一片式球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項：
 1、要留有閥柄旋轉的位置。
 2.、不能用作節流。
 3、帶傳動機構的球閥應直立安裝。
