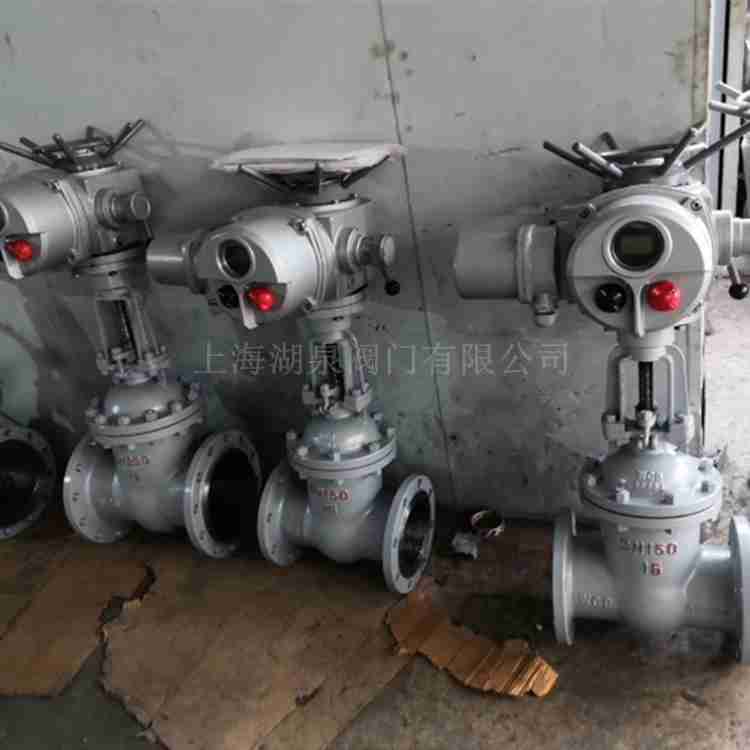

三相電動閘閥接線、六根線用什么型號電纜呢？我們首先要弄清楚各種標識代表的意思，再弄懂連線方法，再學會看不同樣式的圖就可以了。電動閥門執行器按電源電壓一般可分交流（AC110V、AC220V、AC380V），直流（DC24V、DC12V），按控制方式分為有源開關式、無源開關式、電位計型、調節型等。通過下不同的接線圖：
1、有源開關式，普通開關型帶有源燈指示接線圖
2、無源開關式，開關型無源觸點型帶反饋接線圖
3、開度式電位計型，開關型帶開度式接線圖
4、智能調節式，輸入輸出4-20mA，智能調節型接線圖
5、交流AC380V，帶無源觸點反饋，380V電源接線圖

上海湖泉閥門有限公司六線制電動閥所配精小型電動執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制； 1、2接通時，閥門打開，同時保持4、5形成回路，反饋電動閥開到位信號； 1、3接通時，閥門關閉，同時保持4、6形成回路，反饋電動閥關到位信號。兩種功率的，分別是220V和380V的，他們的電動閥接線圖有各自的特征，下面我們詳細的講解這兩者的區別吧。（電動閥的控制原理）220V和380V電動閥接線圖的區別因?yàn)閮煞N之間的電壓不同，所采用的接線方式也是不盡相同的。其實大的區別就是電壓上的區別。220V是相線(火線)和地線(零線)之間的電壓，380V是三相電路中的任意兩根相線(火線)之間的電壓 。（220V電動閥接線圖）從發電廠輸送到市里的電力經過變壓器后就是三相四線電.你可以發現電桿上并排掛著四根電線,其中有一根是零線,術語叫中性線(N),其余三根線叫火線.兩根火線間電壓是380V,一根零線(N)與任意一根火線間電壓是220V.如果你生活在城市的大樓,你還可以看到三根火線和一根零線被合理的分配到各個單元.如果你住的那單元空調等電器設備特別的多,電力負荷過大,用電壓表測量電壓明顯比其它用電量小的單元樓電壓要低些.嚴重的造成電器不能正常啟動和運轉.

有6個接線柱的三相異步電機，通常是用于把電機的3個繞組即6個斷頭，通過接線柱上上的端子連接成兩種接法，也就是星形將接法和三角形接法。 看一下實物電機接線柱的接線
下圖我是在網絡上隨便找的一個電機接線盒接線柱的接線圖，我進行了標注： 這就是電機內接線盒的圖片，可以看到通常就是U1,V1,W1, U2, V2, W2,這樣的６個接線柱，圖的左邊圓圈①處，我用紫色線框框出來的W2，U2，V2這個3個接線柱是被銅片連接起來了，由此就組成了星形連接。 圖片的右側圓圈②處，W2和U1被一個銅片連接，U2和V1被一個銅片連接，V2和W1被一個銅片連接，這樣三個繞組的首尾想連接起來，由此構成了三角型連接。 從這個圖片上還能得到的信息是3KW以下功率的三相異步電機是建議將繞組連接成星形接法，而3KW以上功率的三相異步電機電機是建議接成三角形接法的。

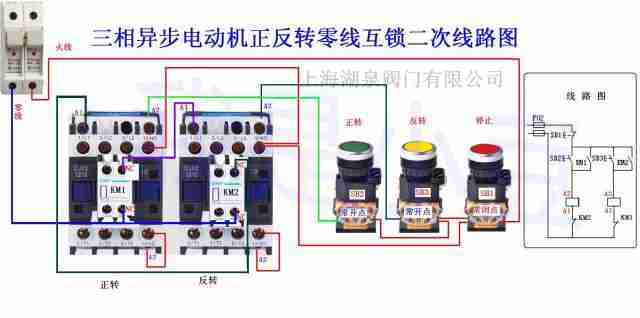

路圖：主電路電源進斷路器QS然后到KM1，到熱繼電器FR到電機，需要注意的是KM2主電路，改變其中兩項的相序從而改變電機轉向。任意改變兩根即可。電路運行演示：合上電源電源導入KM1----KM2主觸點，同時到停止常閉，到啟動按鈕常開。轉：按下啟動按鈕SB2接觸器得電吸合，接觸器主觸點閉合，輔助觸點閉合接觸器自鎖，電機正轉運行。同時接觸器KM1常閉斷開，此時即便按下啟動按鈕SB3也無法啟動KM2。停止：按下停止按鈕SB1整個電路失電。反轉：按下啟動按鈕SB3接觸器KM2得電吸合，接觸器KM2主觸點輔助觸點閉合，同時常閉斷開形成了對KM1互鎖。電機反轉運行，停止按線停止按鈕，接觸器失電。整個電路失電。

三相異步電動機的三相定子繞組每相繞組都有兩個引出線頭。一頭叫做首端 ，另一頭叫末端。規定第一相繞組首端用D1表示，末端用D4表示；第二相繞組首端用D2表示，末端用D5表示；第三相繞組首末端分別用D3和D6來表示。這六個引出線頭 引入接線盒的接線柱上，接線柱相應地標出D1～D6的標記，見圖（1）。三相定子繞組的六根端頭可將三相定子繞組接成星形或三角形，星形接法是將三相繞組的末端并聯起來， 即將D4、D5、D6三個接線柱用銅片連結在一起，而將三相繞組首端分別接入三相交流 電源，即將D1、D2、D3分別接入A、B、C相電源，如圖（2）所示。而三角形接法則是將第一相繞組的首端D1與第三相繞組的末端D6相連接，再接入一相電源；第二相繞組的 首端D2與第一相繞組的末端D4相連接，再接入第二相電源；第三相繞組的首端D3與第二相繞組的末端D5相連接，再接入第三相電源。即在接線板上將接線柱D1和D6、D2和D4、D3和D5分別用銅片連接起來，再分別接入三相電源，
