手動閘閥型號規格尺寸、重量表詳解
Z15T代表手動，內螺紋連接，暗桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa；
Z15W-16T代表手動，內螺紋連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1.6MPa；
Z45T/W-10代表手動，法蘭連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1MPa；
Z41T-10代表手動，法蘭連接，明桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa。
按國產閥門型號標準來說，閘閥的型號是由閥門類型，閘閥驅動方式，閘閥連接方式，閘閥結構形式，密封材料，閥體材料代號來表示。
國內生產閘閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：1、按JB/T2203－1999《閘閥結構長度》生產的機械部標準閥門；2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門；按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。
閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：?jiǎn)伍l板、雙閘板和彈性閘板。
閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。

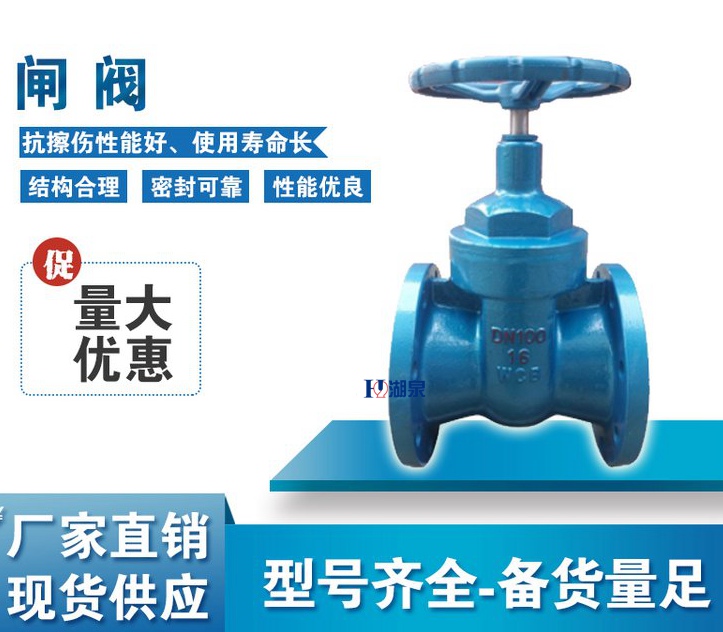

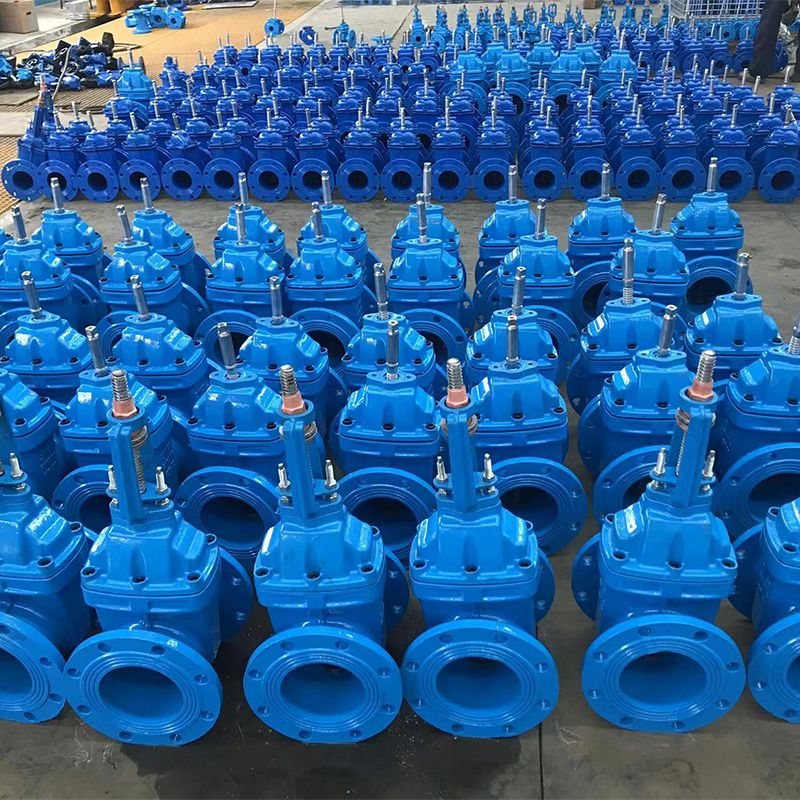

手動閘閥工作原理：轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。
按殼體/主體材料分類，閘閥可分為：
金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鉛合金閥門等。
金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。
| 彈性座密封楔式閘閥 Lmin= | 250 | 270 | ||||||||||||

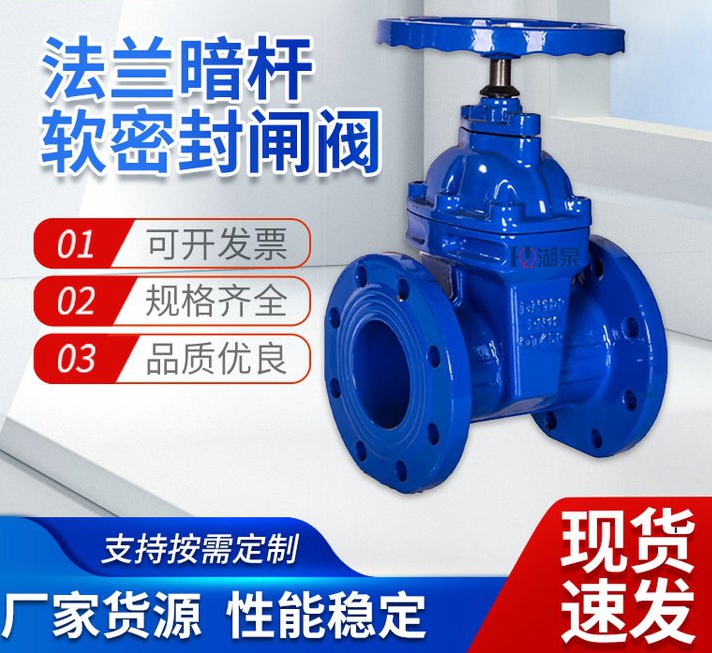

| Z41X-10.16(明桿);Z45X-10.16(暗桿) | ||||||||||||||
| 平行式雙閘板閘閥 L= | 330 | 356 | ||||||||||||
| Z44T(W)-10 | ||||||||||||||
| 楔式閘閥 L= | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | |||
| Z41T(W.H)-10.16(明桿);Z45T(W)-10.16(暗桿) | ||||||||||||||
| 電動楔式閘閥 L= | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 | 960 | ||
| Z941T(W)-10.16(明桿);Z945T(W)-10.16(暗桿) | ||||||||||||||
| 楔式鋼制單閘板閘閥 L= | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |||||||

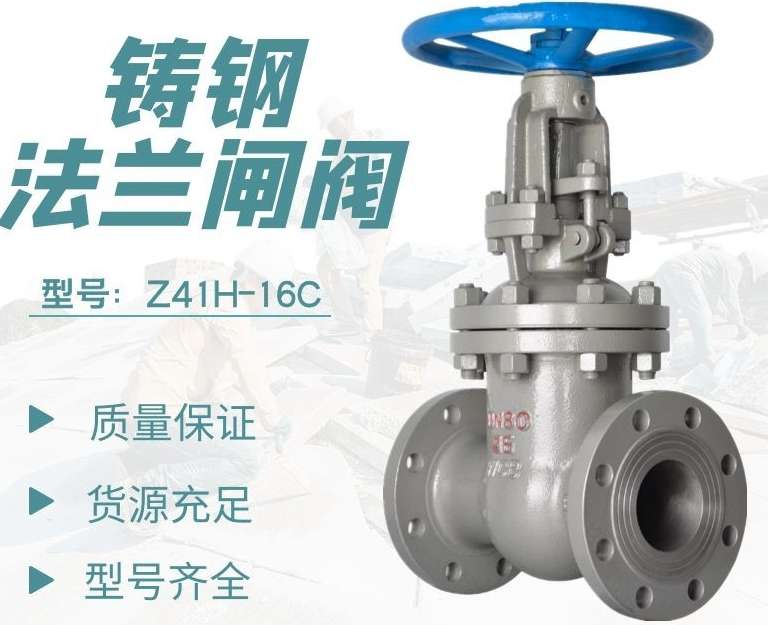

| Z41H-16C.16P.16R | 273 | 379 | 590 | 850 | 907 | 958 | 1112 | |||||||
| Z41H-25.25P.25R | 207 | 400 | 631 | 900 | 1013 | 1166 | 1258 | |||||||
| 楔式鋼制單閘板閘閥 L= | 650 | 750 | 850 | 950 | ||||||||||
| Z41H-40.40P.40R | 368 | 547 | 679 | 953 | ||||||||||
| 楔式鋼制單閘板閘閥 L= | 650 | 750 | ||||||||||||
| Z41H-64.64P.64R | 467 | 590 | ||||||||||||
| 電動楔式鋼制單閘板閘閥 L= | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |||
| Z941H-16 | 310 | 391 | 729 | 992 | 1168 | 1222 | 1376 | |||||||
| Z941H-25 | 317 | 412 | 750 | 1042 | 1274 | 1420 | 1522 | |||||||
| 電動楔式鋼制單閘板閘閥 L= | 650 | 750 | 850 | 950 | 1150 | 1350 | ||||||||
| Z941H-40 | 480 | 686 | 821 | 1214 | 2150 | |||||||||
| 美標法蘭連接鋼制閘閥 L= | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 559 | 610 | 610 | 711 | |||
| Z41H-150Lb | 263 | 346 | 488 | 621 | 814 | 992 | 1492 | 2272 | ||||||
| 美標法蘭連接鋼制閘閥 L= | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | |||||||
| Z41H-300Lb | 412 | 576 | 886 | 1157 | 1301 | 1672 | 2562 | |||||||
| 美標法蘭連接鋼制閘閥 L= | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 | |||||||
| Z41H-600Lb | 779 | 1108 | 1503 | 1939 | 2733 | 3214 | 4177 | |||||||

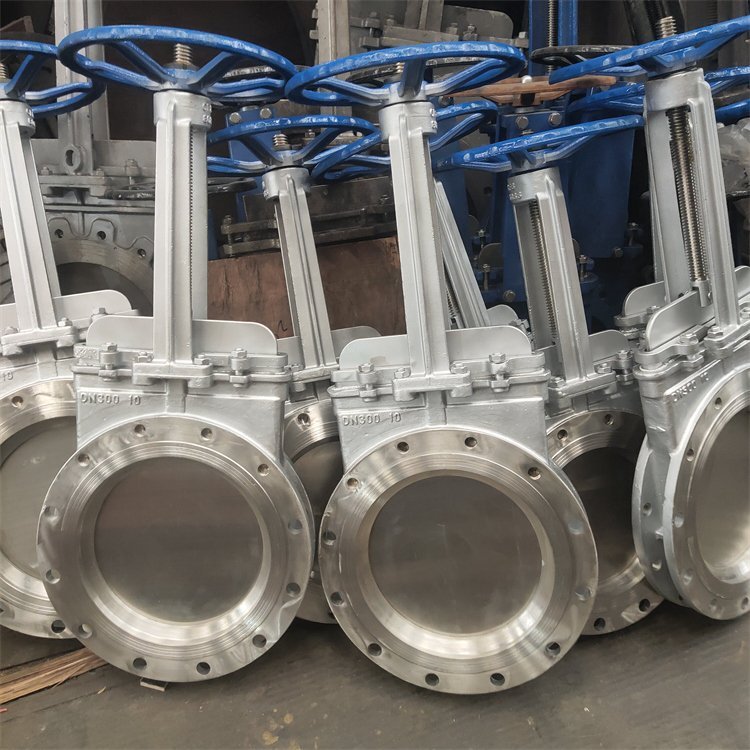

| 刀型閘閥 L= | 70 | 76 | 76 | 89 | 89 | 114 | 114 | 117 | 117 | 127 | 149 | 156 | ||
| Z73Y-10.16 | 68 | 101 | 127 | 177 | 290 | 382 | 500 | 748 | 1147 | 1427 | 1910 |
