閘閥Z41W-16P，DN65型號什么意思，生產廠家
閘閥Z41W-16P型號的字母和數字有其特定的含義，分別代表閥門的類型、連接方式、結構形式、密封材料、公稱壓力和閥體材質。
16——代表公稱壓力《1.6MPA》
DN65——代表口徑65mm

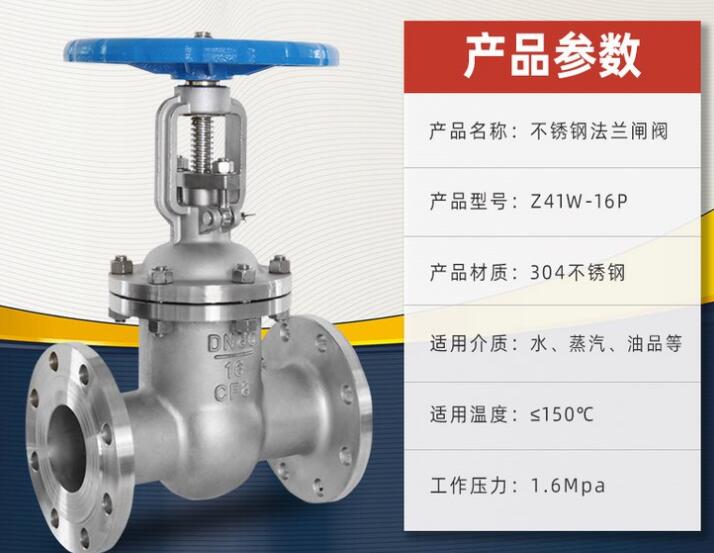

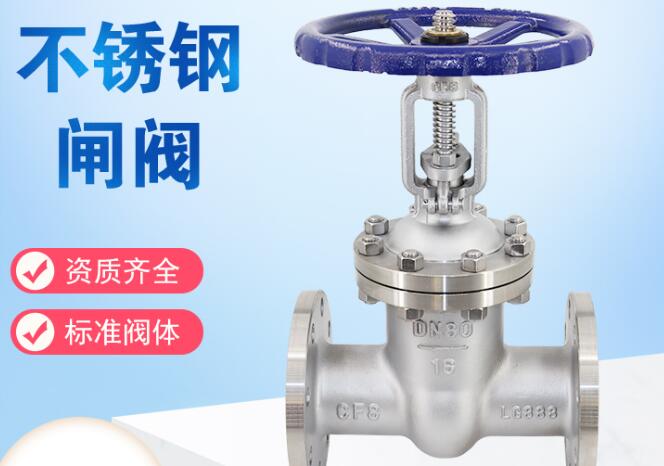

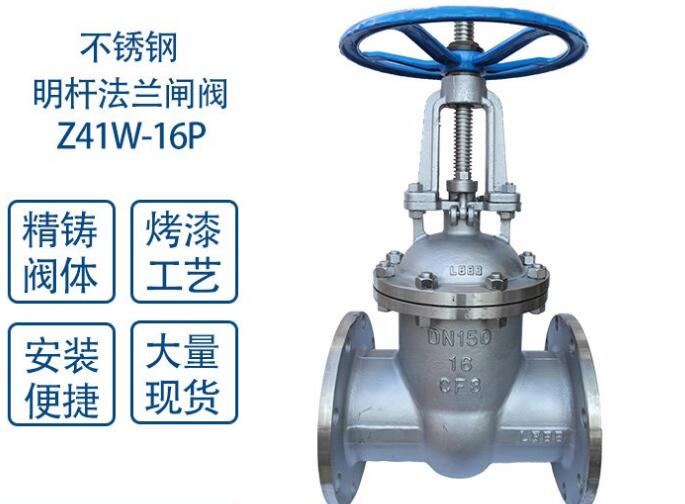

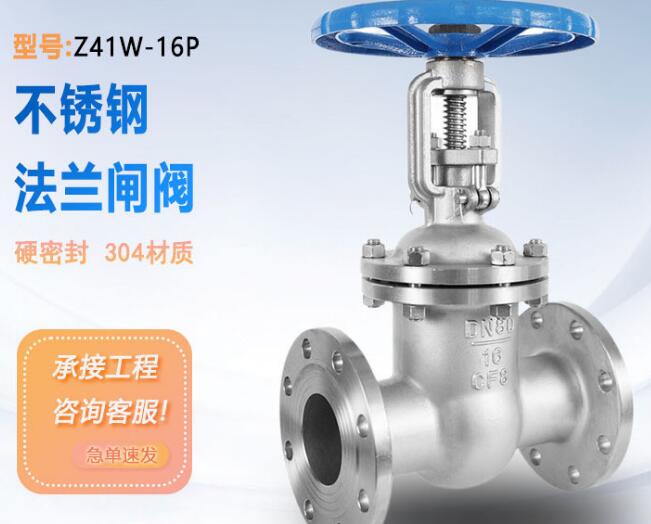

Z41W-16P不銹鋼法蘭閘閥適用于-20～425℃,壓力PN1.0-16Mpa的水、蒸汽、油品、腐蝕性介質中,廣泛應用于石油、化工、建筑、城市給排水、火力發電廠等領域做管道的啟閉控制單元。Z41W不銹鋼閘閥的開閉部分為閘板。壓頭的運動方向垂直于流體的方向。閘閥只能完全打開和完全關閉，不能調節和節流。 門有兩個密封面。最常見模式閘閥的兩個密封面形成楔形。楔角隨閥門參數而變化，通常為50，介質溫度不高達2°52。 楔形閘閥的閘門可以做成一個整體，稱為剛性閘門;它也可以制成一個可以產生少量變形的澆口，以改善其加工性能并補償加工過程中密封面角度的偏差。 該板稱為彈性百葉窗。
不銹鋼閘閥性能規范
|
型號 |
公稱壓力 |
實驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度(水)(Mpa) |
密封(水)空氣 |
低壓密封空氣(Mpa) |
||||
|
Z4IH-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸類 |
||||||
|
ACETICACID |
||||||
|
醋酸類 |
||||||
|
NITRICACID |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
不銹鋼閘閥主要零件材質
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨Graphite |
| 墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE |
石墨+304 Graphite+304 |
| 壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
不銹鋼閘閥1.6MPa主要連接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
不銹鋼閘閥2.5MPa主要連接尺寸
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
2599 |
|
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
720 |
