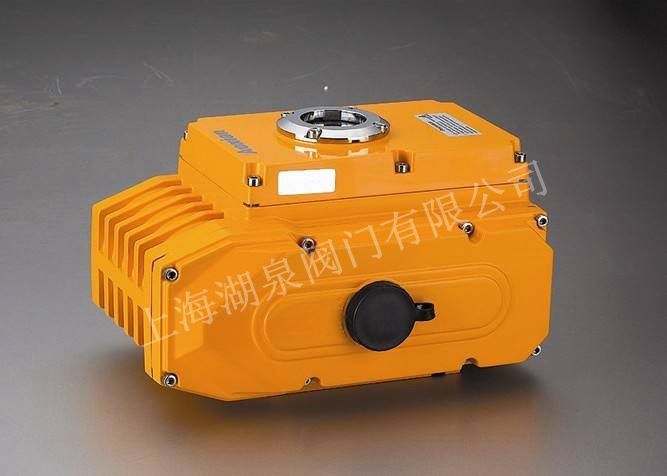

上海湖泉精小型電動執行器限位開關
1、將電動執行機構正確安裝在閥體上，確認手動運行正常
2、參照《產品說明書》關于電動閥門整機調試的要求對電動執行機構的零位（4mA）位置對應閥門全關位）、滿位（20mA位置，對應閥門全開位）、電氣限位（關限位CLS、開限位OLS）、機械限位進行正確調試，并符合如圖要求。
注：①出廠調試執行機構零位、滿位之間形成為90°以保證執行機構按控制信號控制閥門實現全開或全關、在零位和滿位位置兩個電氣限位開關并不動作（兩個限位開關動作位置距零位或滿位1-1.5°）。如控制信號或伺服控制器失常限位開關即可切斷電源實現電氣保護、只有當電氣限位失靈時機械限位保護才投入工作。
②BR系列所有規格調節型的電位器均已考慮在配閥調試時限位開關位置可能的變動導致電位器工作區偏移的情況、一般禁止用戶調整電位器。
3、按伺服控制器面板上的標示正確接入電源、此時綠色電源指示燈亮，以下可以進行伺服控制器的各項調試。
4、試運行
 按下表一次改變輸入電流值，檢查閥門及伺服控制器的工作情況。

1、線與撥碼選擇
 ECM-2C型模塊按下圖所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ
 用萬用表檢查模塊上的電機邊線端，確保無短路現象。
 以上連線檢查無誤后，接入220V電源線。
2、調試
先通過執行器上的手輪將執行器動到全行程的中間位置。
在無控制電流(及丟信)情況下，將丟信動作撥碼開關撥到“開”位置，接通AC200V電源，此時電源批示燈和丟信指示燈點亮，執行器應向開方向動作：將丟信動撥碼開頭撥到“關”位置，此時執行器應向關方向動作：將丟信動作撥碼開關撥到“停止”位置，此時執行器應停止動作：若執行器動作相反，應將“電機開”和“電機關”接線交換。
閥位反饋電流調試，將執行器動作到關位，調節“調零”電位器，使測試點兩端的電壓差為零，然后調節“低端”電位器使輸出信號為4mA;將執行器動作到開位，調節“高端”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”、“低端”和“高端 ”電位器均是順時針方向增大，逆時針方向減?。Ｗ⒁猓寒?dāng)閥位由關到開時，閥位電位器中心軸頭對地GND電壓的值應由小到大變化。
為了保證執行器在自動控制中的定位精度，須調節靈敏范圍。靈敏度范圍小，定位精度高，但容易產生振蕩。靈敏度范圍大，不容易產生振蕩但定位精度差。調節“靈敏度”電位器可以二位這間取折衷，使其不產生振蕩為調節值
注意：1靈敏度電位器，為單圈270°電位器，到位后不要用力旋轉，否則會損壞電位器。
      380V精小型電動執行器試運轉
    1、按照蓋內黏貼的控制回路圖正確接通線路，確認無誤后，打開電源
    2、開度投向CLOSE，執行機械驅動閥門向關閉方向(順時針）運行，直到關限位開關（K1）動作，電動執行機構停轉。
    3、開關投向OPEN，執行機構驅動閥門向全開方向（逆時針）運行，直至開限位開關（K2）動作，執行機構停轉
    4、經過以上調整，如果開度計指示狀態與閥門實際位置不符，可松開標度板中央固定螺釘重新調整標度板位置使閥門指示正確
四、380V精小型電動執行器提示
對于自備支架、聯軸器的用戶，請注意
    1、支架、聯軸器應由專業機械技術人員設計加工并應符合標注要求
    2、聯軸器兩端軸孔的加工應保證必要的精度，盡可能消除傳動間隙，以免閥門工作中出現回差
    3、應嚴格保證聯軸器兩端軸孔的位置度，否則有可能超出執行機構設計的工作范圍，導致因執行機構行程無法調整而使閥門不能正常工作
2調零、低端 、高端電位器，均勻精密多圈電位器（可旋轉約25圈）。
